Spiegazione delle macchine per elettroerosione a filo: tipi, principi di funzionamento e guida alla selezione

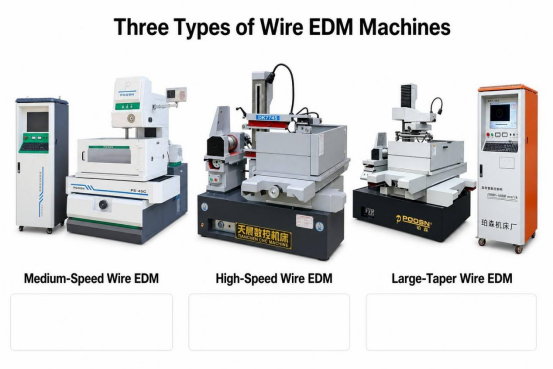

Tipi comuni di macchine per elettroerosione a filo e loro caratteristiche

Le macchine per elettroerosione a filo sono generalmente raggruppate in base alla velocità del filo, al materiale del filo e alla capacità di taglio conico e questi tre fattori determinano in gran parte ciò che una determinata macchina gestisce bene. Elettroerosione a filo a media velocità Le macchine fanno funzionare il filo di molibdeno alternativo a una velocità controllata e moderata e sono ampiamente utilizzate dove è necessario un equilibrio tra velocità di taglio e finitura superficiale. Elettroerosione a filo ad alta velocità Anche le macchine utilizzano tipicamente filo di molibdeno alternativo, ma sono ottimizzate per una rimozione più rapida del materiale su profili semplici e poco conici. Elettroerosione a filo con cono largo le macchine sono costruite attorno a un intervallo di corsa esteso dell'asse di inclinazione in modo che il filo possa essere angolato attraverso un'ampia gamma, il che le rende una scelta pratica per lavori di punzonatura e matrice, matrici di estrusione e altre parti che necessitano di un angolo di sformo pronunciato tagliato in un blocco temprato.

Poiché queste categorie descrivono uno spettro anziché tre progetti rigidamente separati, molti negozi finiscono per scegliere in base alle famiglie di parti che tagliano più spesso anziché a un'unica configurazione ideale. La panoramica seguente riassume il modo in cui ciascun tipo viene generalmente posizionato all'interno del flusso di lavoro di un'officina meccanica per elettroerosione a filo.

Elettroerosione a filo a media velocità Filo di molibdeno alternativo, velocità di taglio e finitura superficiale bilanciate, comune per utensili generali e componenti di stampi come le serie PS-C e DK77-BC. Elettroerosione a filo ad alta velocità Filo di molibdeno alternativo ottimizzato per una produttività più rapida sul taglio di profili con conicità inferiore e volume maggiore, come le serie DK77-A e DK77-B. Elettroerosione a filo con cono largo Corsa estesa dell'asse di inclinazione per angoli di sformo pronunciati su punzoni, matrici e strumenti di estrusione, come la serie DK77-D.

La velocità di taglio è una delle prime domande che le officine si pongono quando confrontano i tipi di macchine per elettroerosione a filo, poiché influisce direttamente sul tempo di ciclo e sulla produttività. Tuttavia, la velocità pura da sola non racconta tutta la storia, perché la capacità di rastremazione e la precisione ottenibile spesso si contrappongono alla velocità con cui il filo può viaggiare attraverso il taglio. La tabella seguente affianca le macchine per elettroerosione a filo a media velocità, alta velocità e con conicità grande utilizzando un indice di efficienza relativo anziché velocità di taglio assolute, poiché la velocità effettiva varia in base al materiale, allo spessore e alle impostazioni del generatore. Questo indice illustrativo ha lo scopo di mostrare le condizioni generali riscontrate dai negozi di modellistica nella pratica piuttosto che servire come cifra di prestazione fissa per qualsiasi macchina specifica. Comprendere questo modello aiuta a restringere il campo del tipo di macchina per elettroerosione a filo che vale la pena valutare ulteriormente per una determinata famiglia di parti.

Come illustrato nel grafico, le macchine per elettroerosione a filo ad alta velocità tendono ad ottenere il punteggio più alto nell'indice relativo di efficienza di taglio, che riflette l'attenzione progettuale rivolta alla rapida rimozione del materiale per profili semplici. Le macchine per elettroerosione a filo a velocità media si collocano subito dietro, riflettendo una filosofia di progettazione che bilancia un taglio ragionevolmente veloce con una tensione del filo più stabile e un controllo della superficie più fine. Le macchine per elettroerosione a filo con cono grande mostrano l'indice relativo più basso in questo confronto, ma ciò non significa che siano una macchina complessivamente più debole; riflette semplicemente che il taglio con un angolo pronunciato rallenta intrinsecamente il processo rispetto a un taglio dritto e verticale. In pratica, un’officina che esegue il taglio di semplici punzoni di tranciatura ad alti volumi solitamente apprezzerà il vantaggio in termini di produttività offerto dalle configurazioni di elettroerosione a filo ad alta velocità. Un'officina che produce componenti per stampi di precisione con requisiti di finitura superficiale più rigorosi può orientarsi verso l'elettroerosione a filo a velocità media, dove l'alimentazione del filo più controllata supporta una passata finale più pulita. Un'officina che lavora regolarmente matrici, attrezzature per estrusione o punzoni con angoli di sformo scoprirà che la capacità di conicità conta più della velocità grezza, poiché senza di essa la parte non può essere prodotta sulla macchina. Vale anche la pena notare che la velocità di taglio su qualsiasi macchina per elettroerosione a filo cambia in base allo spessore del pezzo, al diametro del filo e al numero di passate di rifinitura utilizzate per raggiungere la finitura superficiale target. I pezzi più spessi generalmente riducono la velocità di taglio ottenibile indipendentemente dal tipo di macchina, poiché è necessario erodere più materiale per unità di spostamento del filo. Anche i tagli di rifinitura multipli, comuni quando è richiesta una finitura superficiale fine, aggiungono tempo di lavorazione totale anche se non modificano la velocità di base della macchina. Per questo motivo, l'indice relativo nella tabella è meglio utilizzato come punto di partenza per restringere il tipo di macchina, per poi seguire una valutazione più dettagliata della geometria specifica del pezzo e dei requisiti di finitura. Le officine che eseguono regolarmente un mix di parti semplici e coniche a volte scelgono una macchina per elettroerosione a filo conica grande proprio perché può comunque eseguire tagli verticali standard, il che le conferisce maggiore flessibilità anche se il suo indice di efficienza relativa è inferiore per il lavoro specifico conico. L'abbinamento del tipo di macchina alla famiglia di componenti dominante nel carico di lavoro di un'officina tende ad essere più importante dell'ottimizzazione puramente per la velocità di taglio più elevata.

Punto chiave: le tre categorie principali di macchine per elettroerosione a filo si trovano a un compromesso tra velocità, capacità di rastremazione e controllo della finitura, quindi la famiglia di pezzi dominante tagliata da un'officina dovrebbe guidare la scelta più di qualsiasi singolo dato relativo alle prestazioni.

Come funzionano le macchine per elettroerosione a filo: principio di funzionamento e struttura principale

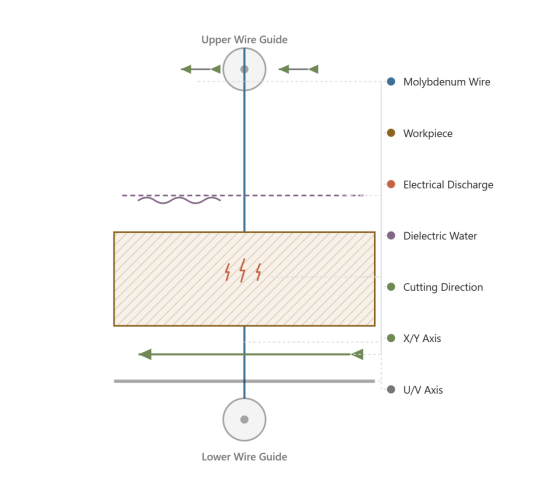

Ogni macchina per elettroerosione a filo, indipendentemente dalla categoria, rimuove il materiale attraverso erosione da scintilla : un elettrodo a filo in movimento continuo viene tenuto a una piccola distanza controllata dal pezzo in lavorazione e migliaia di scariche elettriche rapide al secondo vaporizzano minuscole quantità di metallo lungo il percorso programmato. Il filo stesso non tocca mai fisicamente il pezzo, motivo per cui l’elettroerosione a filo può lavorare acciaio per utensili temprato, carburo e altri materiali difficili da tagliare senza le forze di taglio meccaniche che limitano la lavorazione convenzionale.

Un fluido dielettrico, tipicamente acqua deionizzata, scorre continuamente attraverso lo spazio di taglio. Questo fluido raffredda il filo e il pezzo in lavorazione, elimina le particelle erose in modo che non interferiscano con le scariche successive e aiuta a controllare le caratteristiche elettriche dello spinterometro. Un sistema di servocontrollo monitora continuamente le condizioni del gioco e regola la posizione del filo in tempo reale per mantenere un gioco stabile e coerente man mano che il taglio procede. Nel frattempo, un controllo CNC guida gli assi X e Y per tracciare il profilo della parte programmata e, sulle macchine costruite per il taglio conico, il movimento aggiuntivo degli assi U e V inclina le guide del filo in modo che il filo possa tagliare ad angolo anziché rigorosamente in verticale.

Componenti principali condivisi tra i tipi di macchine per elettroerosione a filo

1. Sistema di alimentazione e riavvolgimento del filo, che alimenta continuamente il filo fresco e raccoglie il filo esaurito dopo che è passato attraverso il taglio
2. Guidafilo superiore e inferiore, che posizionano il filo con precisione e, sulle macchine con capacità conica, si inclinano per produrre tagli angolari
3. Controllo della tensione del filo, che mantiene il filo teso e stabile in modo che resista alla deflessione durante il taglio
4. Sistema di circolazione e filtraggio del fluido dielettrico, che fornisce fluido pulito allo spazio di taglio e rimuove i detriti erosi
5. Generatore di impulsi, che produce le scariche elettriche che di fatto erodono il materiale
6. Sistema di controllo CNC e di azionamento degli assi, che posiziona il piano di lavoro e le guide del filo in base alla geometria del pezzo programmato

La finitura superficiale viene raramente ottenuta in un unico passaggio su una macchina per elettroerosione a filo e comprendere come la finitura migliora attraverso i tagli successivi aiuta a spiegare perché la programmazione a passaggi multipli è una pratica standard. Un primo taglio grezzo rimuove rapidamente la maggior parte del materiale ma lascia una superficie relativamente ruvida, poiché in quella fase la priorità è la rimozione del materiale piuttosto che la finitura. I tagli di rifinitura successivi utilizzano impostazioni di energia inferiori e velocità di avanzamento più lente appositamente per ridurre la rugosità superficiale passo dopo passo. Il grafico seguente mostra un tipico schema illustrativo di come Ra, una misura comune della rugosità superficiale, tende a diminuire durante un taglio di sgrossatura e diverse passate di rifinitura. Questi valori rappresentano il comportamento generale del processo di elettroerosione a filo piuttosto che un risultato garantito per qualsiasi macchina, materiale o set di parametri specifici.

La linea nel grafico scende bruscamente tra il taglio di sgrossatura e il primo taglio di rifinitura, il che riflette la quantità di irregolarità della superficie derivante dall'erosione rapida e ad alta energia che viene rimossa in quella prima passata di finitura. Ogni taglio di rifinitura aggiuntivo continua ad abbassare il valore Ra, ma in quantità progressivamente minori, illustrando un modello di rendimenti decrescenti che è comune in generale nei processi di finitura EDM. Questo modello di rendimento decrescente è uno dei motivi per cui le officine valutano il costo di un passaggio di rifinitura aggiuntivo rispetto al miglioramento della finitura effettivamente fornito per una determinata parte. Le parti destinate ad ulteriore lucidatura o testurizzazione a volte si fermano dopo due o tre passaggi, poiché la rugosità rimanente verrà comunque affrontata con una fase di finitura separata. Le parti che devono soddisfare rigorose specifiche di finitura superficiale del taglio, come alcune cavità di stampi di precisione, spesso giustificano l'esecuzione di passaggi di rifinitura aggiuntivi per raggiungere un valore Ra pratico inferiore. Il diametro del filo, le impostazioni del generatore e le condizioni del fluido dielettrico influenzano tutti la rapidità con cui Ra migliora da un passaggio a quello successivo, quindi la curva esatta varierà da lavoro a lavoro. Le macchine con un controllo più stabile della tensione del filo, spesso associate a configurazioni per elettroerosione a filo a velocità media, tendono a produrre miglioramenti di finitura più costanti tra i passaggi. Poiché ogni passata di rifinitura aggiunge tempo di elaborazione, il numero totale di passate utilizzate influisce direttamente sul tempo di ciclo, che è un fattore di pianificazione importante insieme all'obiettivo di finitura stesso. Le officine che programmano una nuova parte in genere iniziano con una sequenza di rifinitura nota da un lavoro precedente simile e regolano il numero di passaggi in base alle misure della finitura risultante. Il monitoraggio dei valori Ra effettivi misurati rispetto a un modello come questo può aiutare a identificare quando le guide del filo, il sistema di tensione o il lavaggio di una macchina potrebbero non funzionare bene, poiché una curva più piatta del previsto spesso indica un problema meccanico o di processo piuttosto che uno di programmazione. Nel corso del tempo, tenere traccia di questa relazione supporta anche preventivi più accurati, poiché un'officina può stimare il tempo di ciclo in modo più affidabile una volta che sa approssimativamente quanti passaggi di rifilatura richiederanno una determinata specifica di finitura.

Punti chiave: il processo di elettroerosione a filo si basa su uno spinterometro stabile, un lavaggio dielettrico continuo e una programmazione multi-passaggio, e la stessa struttura centrale è alla base delle macchine per elettroerosione a filo a media velocità, ad alta velocità e con conicità grande.

Scenari applicativi e criteri di selezione per apparecchiature per elettroerosione a filo

Le macchine per elettroerosione a filo servono un'ampia gamma di settori e comprendere dove viene generalmente applicata la tecnologia aiuta a contestualizzare le decisioni sulla selezione della macchina. Il lavoro su stampi e matrici è stato storicamente una delle aree di applicazione più ampie per l'elettroerosione a filo, poiché il processo eccelle nel taglio dell'acciaio per utensili temprato in geometrie precise di cavità e punzoni. Anche gli utensili di precisione, i componenti automobilistici e i componenti aerospaziali o medicali si affidano all’elettroerosione a filo laddove tolleranze strette o materiali duri rendono difficile la lavorazione convenzionale. Il grafico a ciambella riportato di seguito analizza una distribuzione illustrativa e rappresentativa delle applicazioni di elettroerosione a filo in questi ampi segmenti industriali. Come nel grafico precedente, queste percentuali hanno lo scopo di trasmettere modelli generali del settore piuttosto che cifre esatte sulle quote di mercato per un periodo o una regione specifici.

Le applicazioni per stampi e matrici costituiscono la quota illustrativa più ampia nel grafico, il che è in linea con il ruolo di lunga data dell'elettroerosione a filo nel taglio di cavità, anime e inserti da acciaio per utensili temprato che sarebbe difficile da lavorare con i metodi convenzionali. Gli utensili di precisione rappresentano il segmento successivo più grande, coprendo articoli come calibri, attrezzature e componenti per stampaggio in cui le tolleranze dimensionali strette contano più del volume di produzione. Anche i componenti automobilistici rappresentano una quota significativa, riflettendo la continua necessità del settore di matrici per stampaggio, ingranaggi e parti di precisione durevoli. Le applicazioni aerospaziali e mediche, sebbene inferiori in termini complessivi, tendono a richiedere alcune delle tolleranze più strette e le specifiche dei materiali più esigenti, comprese le superleghe a base di nichel e il titanio che sono difficili da lavorare con i metodi di taglio convenzionali. La restante categoria "altri settori industriali" cattura un ampio mix di casi d'uso, dallo sviluppo di prototipi agli alloggiamenti per dispositivi elettronici speciali, che non si adattano perfettamente agli altri segmenti. Questa distribuzione suggerisce anche il motivo per cui le macchine per elettroerosione a filo a media velocità e con conicità grande rimangono scelte popolari, poiché il lavoro su stampi, matrici e attrezzature spesso beneficia della capacità di conicità e del controllo della finitura offerti da questi tipi di macchine. I negozi che entrano in un nuovo segmento di mercato possono utilizzare una distribuzione come questa come guida approssimativa per individuare quali capacità contano di più, sebbene la domanda effettiva dipenda sempre dalla base di clienti specifica servita da un negozio. Un'officina focalizzata sugli utensili, ad esempio, potrebbe dare priorità alla capacità di conicità e alla finitura superficiale rispetto alla velocità di taglio grezzo, data la quantità di segmento degli utensili che coinvolge geometrie complesse e con tolleranze strette. Un'officina focalizzata sul settore automobilistico che taglia volumi più elevati di componenti di stampi per stampaggio più semplici può invece dare priorità alla velocità di taglio e al tempo di ciclo per tenere il passo con i programmi di produzione. Poiché l’elettroerosione a filo è un processo sottrattivo e senza contatto che non esercita una forza meccanica significativa sul pezzo, rimane un’opzione in tutti questi segmenti ogni volta che la durezza o la complessità geometrica escludono i metodi di taglio convenzionali.

Punto chiave: abbinare una macchina per elettroerosione a filo allo spessore del materiale, all'angolo di conicità richiesto e alla finitura della superficie target è un approccio di selezione più affidabile rispetto alla scelta basata solo sul settore.

Confronto dettagliato: elettroerosione a filo a media velocità, ad alta velocità e con conicità grande

La scelta tra macchine per elettroerosione a filo a media velocità, alta velocità e con conicità grande spesso si riduce alla valutazione di diverse funzionalità contemporaneamente anziché all'ottimizzazione per un singolo parametro. Precisionee, velocità di taglio, capacità di conicità, livello di automazione e versatilità complessiva dell'applicazione sono tutti fattori che determinano quale tipo di macchina si adatta meglio al carico di lavoro tipico di un'officina. Un confronto basato su un solo numero può essere fuorviante in questo caso, poiché una macchina che ottiene un buon punteggio in termini di velocità può ottenere un punteggio inferiore in termini di capacità di rastremazione e viceversa. Il grafico radar riportato di seguito colloca tutti e tre i tipi di macchine in queste cinque dimensioni utilizzando una scala relativa illustrativa da 1 a 10, rendendo i compromessi più facili da vedere a colpo d'occhio. Come nei grafici precedenti, questi valori intendono rappresentare le tendenze generali della categoria piuttosto che la scheda tecnica di un modello specifico.

Il grafico radar mostra che le macchine per elettroerosione a filo a media velocità formano una forma relativamente equilibrata, ottenendo punteggi ragionevolmente buoni in termini di precisione, automazione e versatilità senza essere le migliori in nessuna dimensione. Le macchine per elettroerosione a filo ad alta velocità si estendono maggiormente lungo l'asse della velocità, in linea con la loro progettazione focalizzata sul taglio rapido e di grandi volumi di profili semplici. Le macchine per elettroerosione a filo conico di grandi dimensioni si estendono maggiormente lungo l'asse di capacità del cono, riflettendo la corsa estesa dell'asse e la gamma di inclinazione che rendono possibile il taglio grandangolare. In particolare, le macchine con cono grande detengono anche un punteggio di precisione rispettabile in questo confronto, poiché la capacità di conicità e la precisione di taglio non si escludono a vicenda in una macchina ben costruita. L'asse della versatilità tende a favorire le configurazioni a media velocità e con conicità grande leggermente più delle macchine ad alta velocità, poiché la capacità di gestire sia lavori diritti che conici amplia la gamma di parti che una singola macchina può produrre. In questo confronto illustrativo, i punteggi di automazione sono abbastanza simili per tutti e tre i tipi, riflettendo come l'infilatura automatica del filo, il controllo programmabile della tensione e il posizionamento CNC siano diventati caratteristiche comuni nelle moderne macchine per elettroerosione a filo in generale, anziché essere esclusive di una categoria. Le officine che tagliano principalmente componenti di utensili a pareti diritte in grandi volumi probabilmente scopriranno che il vantaggio della macchina ad alta velocità sull'asse della velocità supera il suo punteggio di conicità inferiore. Le officine che producono punzoni, matrici o attrezzature per estrusione con angoli di sformo daranno più peso all'asse della capacità di conicità, dove chiaramente prevalgono le macchine con conicità di grandi dimensioni. Le officine con un carico di lavoro misto, che tagliano pezzi sia semplici che conici in diversi lavori, spesso gravitano verso il profilo più equilibrato mostrato dalle macchine per elettroerosione a filo a velocità media. Leggere un grafico radar come questo non significa tanto scegliere la singola forma più grande quanto piuttosto far corrispondere gli assi più forti della forma ai requisiti specifici delle parti tipiche di un'officina. Poiché questi valori sono illustrativi e non misurati rispetto a un modello specifico, i negozi che valutano un acquisto dovrebbero confermare le specifiche effettive di precisione, velocità e conicità direttamente con il produttore dell'attrezzatura per il modello in questione.

Punto chiave: nessuna categoria di elettroerosione a filo singolo è leader in ogni dimensione, quindi le officine con un carico di lavoro misto spesso traggono vantaggio dalla valutazione di precisione, velocità, gamma di conicità e automazione insieme piuttosto che da un singolo fattore.

Linee guida per la manutenzione delle macchine per elettroerosione a filo

Una manutenzione costante mantiene una macchina per elettroerosione a filo alla precisione progettata per anni di utilizzo e la maggior parte delle attività di routine diventano semplici una volta inserite in un programma regolare. La tensione del filo deve essere controllata e calibrata periodicamente, poiché un filo troppo lento o troppo teso può influire sulla rettilineità e, di conseguenza, sulla precisione della parte. La qualità del fluido dielettrico, generalmente misurata attraverso la resistività dell'acqua, necessita di un monitoraggio regolare e di una tempestiva sostituzione del filtro, poiché il fluido contaminato o scarsamente condizionato rallenta il taglio e può aumentare la rottura del filo. Le guide del filo si usurano gradualmente a causa del contatto costante con il filo in movimento e devono essere ispezionate a intervalli prestabiliti e sostituite una volta che l'usura influisce sulla rettilineità del taglio. Il serbatoio dielettrico, il piano di lavoro e il percorso del cavo devono essere puliti regolarmente per evitare che l'accumulo di detriti interferisca con il lavaggio e il contatto elettrico.

Pratiche aggiuntive che supportano la precisione a lungo termine

1. Verificare periodicamente il livellamento della macchina e la precisione del posizionamento dell'asse rispetto a un riferimento noto
2. Tieni un inventario dei principali materiali di consumo, inclusi fili, filtri e guidafili, per evitare tempi di inattività non pianificati
3. Ispezionare e lubrificare le guide e le viti a ricircolo di sfere secondo l'intervallo consigliato dal produttore
4. Registra i problemi ricorrenti, come la rottura imprevista del cavo, in modo da poter risalire alla causa principale

Punti chiave: le condizioni del fluido dielettrico, l'usura della guida del filo e i controlli periodici del posizionamento sono i fattori di manutenzione più strettamente legati alla precisione di taglio a lungo termine di una macchina per elettroerosione a filo.
