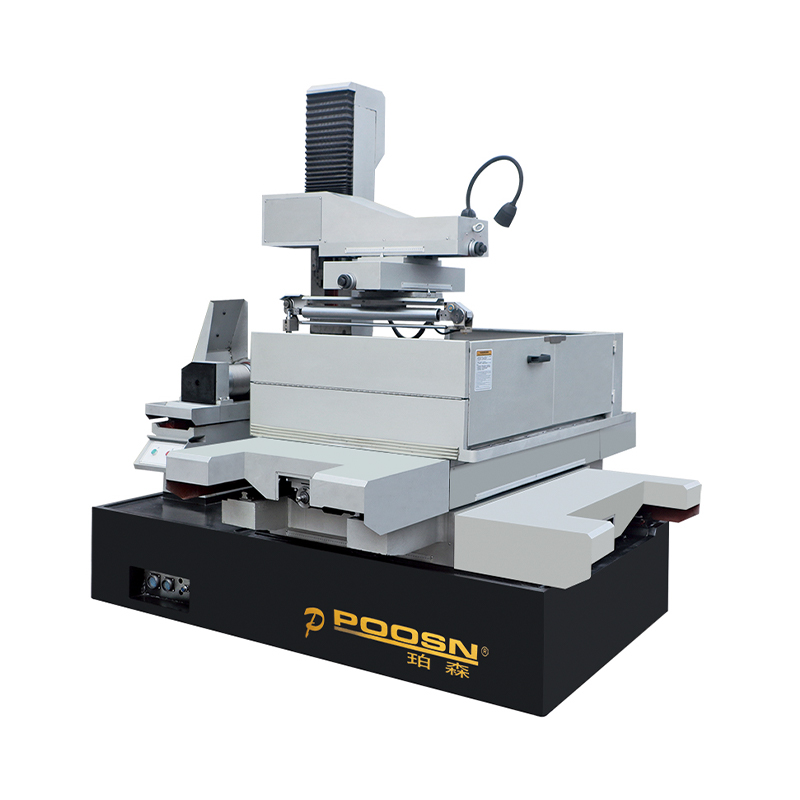

Nel campo della lavorazione di stampi di precisione e della produzione di componenti complessi, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. (di seguito denominata "Xinchengyang Machinery") ha sfruttato la sua profonda eredità manifatturiera e la sua vasta esperienza tecnica per elevare le prestazioni della sua macchina a scarica elettrica a filo conico grande DK45D (WEDM) a uno standard leader del settore.
Essendo una macchina utensile progettata specificamente per attività di lavorazione ad alta difficoltà e ad ampio angolo, la DK45D funge non solo da pilastro fondamentale del portafoglio di prodotti di Xinchengyang Machinery, ma anche da strumento formidabile per risolvere le sfide associate al taglio di geometrie spaziali complesse. La seguente analisi fornirà un esame approfondito del nucleo tecnico di questa potenza manifatturiera, esplorando dimensioni chiave come l’architettura di base, la logica di lavorazione a cono grande, i meccanismi di controllo della stabilità e le applicazioni industriali.
Analisi approfondita di Elettroerosione a filo conico grande DK45D Tecnologia
I. La logica di elaborazione del collegamento spaziale a 4 assi
Il vantaggio principale del DK45D risiede nelle sue eccezionali capacità di prestazioni spaziali. A differenza del taglio planare 2D convenzionale, questo modello raggiunge un’inclinazione spaziale flessibile del filo dell’elettrodo attraverso il collegamento sincronizzato e altamente preciso dei suoi assi U e V.
Capacità di taglio conico variabile: La macchina utensile è in grado di regolare l'angolo di inclinazione del filo dell'elettrodo in tempo reale durante il processo di lavorazione, consentendo così la produzione di pezzi complessi con profili superiori e inferiori distinti.
Compensazione della traiettoria spaziale: Per risolvere gli errori di compensazione del diametro del filo, che tendono a verificarsi durante il taglio con conicità grande, Xinchengyang Machinery ha ottimizzato i suoi algoritmi di controllo, garantendo che la superficie tagliata mantenga un elevato grado di coerenza geometrica, anche ad angoli estremi.
II. Stabilità strutturale meccanica migliorata
Durante le operazioni di lavorazione con cono largo, la tensione laterale esercitata sul filo dell'elettrodo supera significativamente quella incontrata nella lavorazione standard. Xinchengyang Machinery ha implementato una serie di misure di rinforzo nella progettazione strutturale del DK45D:
Supporto letto ad alta rigidità: Per contrastare gli spostamenti del baricentro derivanti da movimenti degli assi di grandi dimensioni, il basamento della macchina è costruito utilizzando fusioni di alta qualità. Questi getti subiscono un processo di invecchiamento naturale per ridurre al minimo le sollecitazioni interne.
Sistema di guida del filo di precisione: Specificamente progettato per operazioni ad ampio angolo, l'allineamento tra i guidafili e gli ugelli di lavaggio è stato appositamente calibrato. Ciò garantisce che, anche con angoli di inclinazione estremi, il fluido dielettrico avvolga esattamente il filo dell'elettrodo, mantenendo così un ambiente di scarica stabile.
III. Strategia di controllo dello scarico dell'elettroerosione
Il taglio con conicità grande implica che lo spessore effettivo del pezzo lungo l'asse verticale del percorso di taglio cambia costantemente. Il sistema di alimentazione a scarica integrato nel DK45D presenta un'eccezionale adattabilità:
Regolazione dell'energia degli impulsi: Basandosi sul monitoraggio in tempo reale dello stato dell'intervallo di scarica, il sistema regola automaticamente con precisione la produzione di energia dei singoli impulsi. Ciò previene problemi come il collasso degli angoli o il sovraccarico termico (bruciatura), problemi frequentemente riscontrati negli angoli acuti dei tagli conicità di grandi dimensioni.
Ottimizzazione del lavaggio dei detriti: Attraverso l'ottimizzazione del sistema di circolazione dielettrica, la macchina risolve efficacemente il problema comune dell'accumulo di detriti di elettroerosione durante la lavorazione con cono grande, migliorando così l'integrità della superficie del pezzo finito.
Macchinari Xinchengyang: sistema di controllo qualità rispetto ai vantaggi del prodotto
Xinchengyang Machinery abbraccia pienamente il principio secondo cui "un errore mancato vale quanto un miglio" e che anche una deviazione minima può portare a un errore enorme. Durante tutto il processo di produzione e consegna del DK45D, l'azienda applica rigorosamente un protocollo di ispezione completo e completo. Per le macchine utensili finite, Xinchengyang Machinery non solo conduce verifiche metrologiche in conformità con gli standard riconosciuti a livello mondiale, ma esegue anche prove di lavorazione simulate su misura per gli scenari applicativi specifici del cliente. Questo processo rigoroso garantisce che ogni singola macchina che lascia la nostra struttura vanti un tasso di qualità superata del 100%.
Tabella di mappatura dei parametri delle prestazioni principali
| Dimensione Tecnica | Attrezzatura WEDM convenzionale | Modello Xinchengyang DK45D |
| Capacità di elaborazione conica | Limitato a piccoli angoli o rastremazioni costanti. | Supporta tagli di grandi dimensioni, conicità variabile e contorni complessi. |
| Precisione del collegamento dell'asse | Sistemi base a 2 assi o semplificati a 4 assi. | Collegamento sincronizzato in tempo reale a 4 assi $X/Y/U/V$ ad alta precisione. |
| Resistenza alla fatica strutturale | Cornici convenzionali; suscettibile alla deformazione termica. | Getti rinforzati con elevata stabilità termica per uso intensivo. |
| Versatilità di lavorazione | Adatto per stampi semplici e particolari meccanici di base. | Ideale per giranti aerospaziali, stampi complessi e ingranaggi specializzati. |
| Standard di controllo qualità | Ispezione a campione standardizzata. | Xinchengyang Ispezione dell'intero processo al 100% (conforme agli standard internazionali). |
Prestazioni chiave nelle applicazioni industriali
Tra la clientela di Xinchengyang Machinery, la macchina per elettroerosione a filo conica grande DK45D è utilizzata principalmente nei seguenti settori di alta precisione e tecnologia avanzata:
Stampi complessi: Nella lavorazione di stampi da tranciatura di grandi dimensioni, la DK45D è in grado di completare il tagliente conico in un'unica passata, eliminando la necessità di rettifica secondaria.
Componenti aerospaziali: Utilizzato per la lavorazione di parti caratterizzate da profili aerodinamici specializzati; la sua capacità di collegamento a conicità ampia è un prerequisito essenziale per svolgere tali compiti.
Componenti automobilistici di precisione: Dimostra una precisione di posizionamento ripetitivo eccezionalmente elevata nella produzione di parti di forma irregolare per sistemi di sterzo e trasmissione.
Domande frequenti (FAQ)
D1: Perché il DK45D è adatto alla lavorazione di pendii ripidi, mentre le macchine utensili standard non lo sono?
Le macchine utensili standard hanno una corsa limitata degli assi U/V e le loro strutture meccaniche non hanno sufficiente rigidità quando operano in posizione inclinata, il che spesso porta a segni di vibrazione del filo. Il DK45D di Xinchengyang è dotato di una corsa effettiva specificamente estesa per gli assi U/V, rinforzata da robusti binari di guida, garantendo così un'elevata precisione di lavorazione anche ad ampi angoli.
D2: Come viene mantenuta la precisione della lavorazione durante il taglio ad angolo ripido?
Ciò si basa sulla tecnologia di compensazione della deviazione geometrica sviluppata da Xinchengyang Machinery. Quando il filo dell'elettrodo viene inclinato, il punto di taglio effettivo subisce un minimo spostamento fisico; il sistema di controllo della macchina utensile utilizza algoritmi in tempo reale per applicare micro-regolazioni agli assi X e Y, compensando così gli errori meccanici.
D3: In che modo Xinchengyang Machinery garantisce la qualità costante di ogni unità DK45D?
Secondo il nostro impegno, Xinchengyang implementa rigorose autoispezioni durante il processo e ispezioni del prodotto finale. Al termine dell'assemblaggio finale, ogni macchina utensile viene sottoposta a un test operativo a pieno carico della durata di diverse ore. Inoltre, viene utilizzato un interferometro laser per calibrare tutti i parametri di precisione, garantendo la piena conformità agli standard internazionali e ai requisiti specifici dei nostri clienti.
Q4: Questa attrezzatura impone elevate esigenze tecniche agli operatori?
Sebbene la DK45D sia una macchina potente, Xinchengyang Machinery l'ha dotata di un'interfaccia uomo-macchina intuitiva che gestisce in background calcoli complessi di collegamento a 4 assi. I tecnici con esperienza di base nel taglio a filo possono padroneggiare le tecniche per la lavorazione di coni di grandi dimensioni dopo aver seguito solo un breve periodo di formazione sistematica.
