Elettroerosione a filo per il settore aerospaziale: guida al taglio di precisione per componenti critici

Il tuo negozio riceverà un lotto di piastre di bloccaggio delle pale delle turbine Inconel 718, una pila di sigilli antincendio in titanio e un set di inserti D2 temprati per uno stampo di forgiatura del carrello di atterraggio. Il disegno richiede tolleranze del profilo nell'ordine di ±0,005 mm, una finitura superficiale migliore di Ra 0,8 μm e uno strato rifuso privo di microfessure. Il programma di produzione ti dà sette giorni.

Requisiti come questi sono il motivo per cui l’elettroerosione a filo occupa un posto così stabile nella produzione aerospaziale. L'elettroerosione a filo (anche scritta elettroerosione a filo o WEDM) rimuove il materiale con scariche elettriche controllate in un fluido dielettrico, quindi la durezza e la tenacità del pezzo non limitano il processo nello stesso modo in cui limitano la fresatura o la rettifica. I materiali difficili o impossibili da tagliare con un utensile per bordi possono comunque essere tagliati su un profilo finito. Le officine aerospaziali si affidano da decenni al processo per scanalature in legno di abete, elementi di raffreddamento, staffe di precisione, anelli di tenuta e alloggiamenti a pareti sottili, dove bave, deflessione dell'utensile e bruciature da rettifica non sono accettabili.

Questa guida illustra come si comporta il processo sui materiali aerospaziali, dove si trovano i limiti pratici di tolleranza, finitura superficiale e integrità superficiale, quale classe di macchina vale la pena considerare per una determinata famiglia di parti e cosa verificare prima di effettuare un ordine, incluso un test di taglio sul proprio materiale.

Perché l'elettroerosione a filo viene utilizzata per i componenti aerospaziali

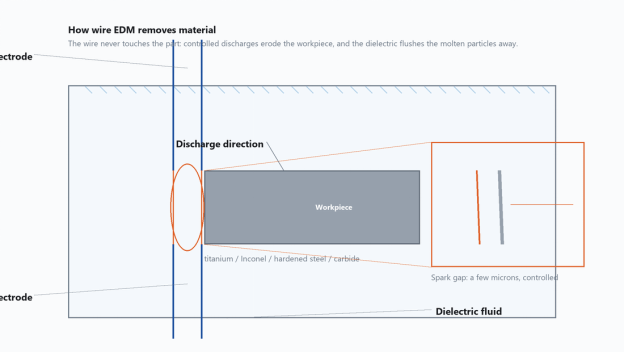

L'elettroerosione a filo genera ciascuna scarica tra un sottile elettrodo a filo energizzato e il pezzo in lavorazione, con la zona di taglio immersa (o bagnata dal) fluido dielettrico. Il filo non tocca mai il pezzo, lo spinterometro è contenuto entro pochi micron e il dielettrico trascina via le particelle fuse. Poiché la forza di taglio è essenzialmente pari a zero, le pareti sottili non si piegano, le parti delicate non si strappano e non è presente alcun utensile tagliente che si scheggia o si rompe. Questo è ciò che rende una macchina per elettroerosione a filo CNC una soluzione naturale per parti che altrimenti si distorcerebbero sotto carico meccanico.

Quattro caratteristiche contano maggiormente nel lavoro aerospaziale:

• La durezza del materiale non è una barriera. Sulla stessa macchina è possibile tagliare un inserto in acciaio per utensili completamente temprato, un alloggiamento in Inconel fuso e un pattino antiusura in carburo sinterizzato; ciò che cambia è la velocità di avanzamento raggiungibile, non la fattibilità.
• La zona influenzata dal calore è sottile. Poiché ogni scarica dura solo microsecondi e il dielettrico raffredda immediatamente la superficie, lo strato interessato è molto più sottile rispetto al taglio laser o plasma.
• Non c'è sbavatura meccanica. Lo strato rifuso è uniforme lungo il contorno e può essere controllato con una passata di rifinitura anziché con la rifinitura manuale.
• Il taglio della pila è pratico. Diversi fogli sottili possono essere fissati insieme e tagliati come un'unica pila, il che aumenta la produttività per piastre e spessori di tenuta.

Per ogni nuova parte, la pianificazione della produzione aerospaziale esegue un confronto make-or-buy e di processo. Il confronto più comune è l’elettroerosione a filo con la fresatura CNC, il taglio laser e il getto d’acqua abrasivo per la stessa geometria.

Materialeei aerospaziali adatti all'elettroerosione a filo

La produzione aerospaziale utilizza una ristretta famiglia di leghe ad alte prestazioni, la maggior parte delle quali sono difficili da lavorare con i mezzi convenzionali: leghe di titanio, superleghe a base di nichel, acciai ad alta resistenza, materiali per utensili in carburo e leghe di alluminio per cellule. Ciascun gruppo si comporta in modo diverso nell'intervallo EDM e tali differenze influiscono sulla velocità di avanzamento, sulla tensione del filo e sulle impostazioni di lavaggio. Una macchina per elettroerosione per il taglio dei metalli non dipende da un tagliente, quindi la durezza non la blocca, ma la conduttività termica, il punto di fusione e il modo in cui il materiale si solidifica determinano comunque il risultato.

La tabella seguente riassume il modo in cui questi materiali rispondono tipicamente su apparecchiature WEDM a media e alta velocità utilizzando un elettrodo a filo di molibdeno e parametri di taglio standard.

La velocità relativa di sgrossatura è importante per la pianificazione della produzione. La classifica seguente è qualitativa e viene fornita come guida alla pianificazione, non come valori misurati: il risultato effettivo dipende dall'altezza del pezzo, dal diametro del filo, dalle condizioni di lavaggio e dalle impostazioni del generatore.

Questa classifica ha conseguenze pratiche. Un lavoro in alluminio può essere eseguito molte volte più velocemente di un lavoro equivalente in metallo duro. Le stesse differenze influenzano la scelta della macchina: un’officina che taglia principalmente superleghe beneficia di un controllo preciso degli impulsi e di una robusta trasmissione del filo, mentre un’officina che taglia alluminio e acciaio può far funzionare macchine più semplici con una produttività maggiore. Spiega anche perché le strategie multi-taglio sono standard nel settore aerospaziale: il primo taglio definisce la forma e uno o due passaggi di rifinitura migliorano la finitura e rimuovono la maggior parte dello strato di rifusione. Sulle parti in titanio e Inconel, questi passaggi di rifinitura spesso fanno la differenza tra una parte rifiutata e una approvata.

Quattro note pratiche prima di impostare i parametri:

• La polvere di titanio derivante dal taglio è abrasiva; filtrare attentamente il dielettrico e sostituire il mezzo filtrante nei tempi previsti.
• Le superleghe a base di nichel possono indurirsi se il taglio si blocca; mantenere stabile la pressione di lavaggio e osservare la tensione del gap.
• Il metallo duro deve essere tagliato con un filo nuovo o quasi nuovo per evitare la conicità causata dall'usura del filo.
• Per le parti in alluminio impilate, aggiungere un foglio superiore sacrificale per proteggere il primo strato dai danni all'ingresso del filo.

Elettroerosione a filo vs fresatura CNC, taglio laser e getto d'acqua

La lettura importante di questa tabella non è che l'elettroerosione a filo vince su ogni riga. La fresatura è spesso più rapida per le tasche di materiali morbidi di grandi dimensioni e il getto d'acqua è preferibile per piastre molto spesse dove la finitura superficiale non è fondamentale. L'elettroerosione a filo dà il meglio di sé quando la parte è sottile, complessa, realizzata con materiale temprato o tagliata in una pila in cui la qualità del bordo deve essere identica su molti strati.

In pratica, le parti aerospaziali vengono spesso prodotte combinando processi. Un componente può essere fresato per rimuovere materiale sfuso, trattato termicamente e quindi tagliato a filo per ottenere la forma finale. Questo percorso ibrido riduce il tempo di ciclo e preserva la precisione delle caratteristiche dipendenti dalla durezza. Poiché il processo viene eseguito in modalità non presidiata dopo la prima configurazione, un operatore può supervisionare diverse macchine durante le ore non di punta, migliorando così l'utilizzo della macchina.

Tolleranze, finitura superficiale e integrità superficiale

I disegni aerospaziali controllano tre caratteristiche relative alla superficie: precisione dimensionale, ruvidità superficiale e integrità metallurgica. L’elettroerosione a filo li affronta principalmente attraverso il numero di passaggi. Il primo passaggio è il taglio approssimativo; ogni passata successiva viene eseguita a un'energia inferiore con un offset, migliora la finitura e rimuove la maggior parte dello strato rifuso. Il sistema di controllo mantiene lo stesso percorso del filo per ogni passata, quindi ciò che cambia tra una passata e l'altra è l'energia dell'impulso, l'offset e la velocità di avanzamento.

Il numero di passaggi necessari per un determinato pezzo e la finitura ottenibile dipendono dalla macchina, dal materiale, dalla rigidità del pezzo e dalle impostazioni del generatore. Ecco perché una prova di taglio sul proprio pezzo è il modo pratico per confermarlo. Per riferimento, la linea di base della serie pubblicata da POOSN è una precisione di lavorazione di 0,02 mm, fino a ±0,012 mm nell'ultima iterazione, con rugosità superficiale fino a Ra ≤ 1,2 μm.

L'integrità della superficie è il fattore che distingue l'elettroerosione a filo nel settore aerospaziale dal taglio a filo generale. Lo strato rifuso, lo strato bianco, è una sottile pellicola solidificata lasciata sul bordo tagliato dopo una passata di sgrossatura. Nella pratica industriale, si dice spesso che un taglio grezzo lasci uno strato bianco dell'ordine di 15-30 μm a seconda dell'energia dell'impulso; un taglio di rifinitura lo porta tipicamente al di sotto di circa 5 μm, mentre una finitura fine lo porta nuovamente più in basso. Se quello strato contiene microfessure, può diventare un sito di inizio della fatica su un disco di turbina o su una staffa strutturale. La conseguenza pratica è la stessa qualunque sia la cifra esatta: una parte aerospaziale certificata dovrebbe normalmente avere almeno una passata di rifilatura dopo il taglio di sgrossatura, e il limite accettabile di strato bianco dovrebbe essere definito nell'ordine di acquisto o sul disegno.

Gli acquirenti dovrebbero richiedere una valutazione metallurgica quando un nuovo processo o materiale viene qualificato. La pratica standard consiste nel sezionare la parte, lucidare e incidere la sezione trasversale, esaminare il bordo al microscopio e registrare il risultato. La valutazione diventa parte del rapporto di ispezione del primo articolo e viene conservata per tutta la durata del programma.

Il taglio conico ha il suo effetto sull'integrità della superficie. Quando il filo scorre ad angolo, il percorso di scarico è più lungo su un lato, il che modifica la finitura locale e può lasciare un bordo più opaco sul raggio interno. Le macchine progettate per angoli di conicità ampi riducono questo problema mantenendo le guide del filo vicine al pezzo in lavorazione e mantenendo un lavaggio uniforme su entrambi i lati: un dettaglio importante per i terreni di tenuta angolati e caratteristiche simili. Laddove la parte richieda un angolo di conicità ampio, potrebbe essere necessaria una macchina WEDM con conicità ampia; sulle macchine standard la capacità di conicità è molto inferiore.

Come scegliere una macchina per elettroerosione a filo per il settore aerospaziale

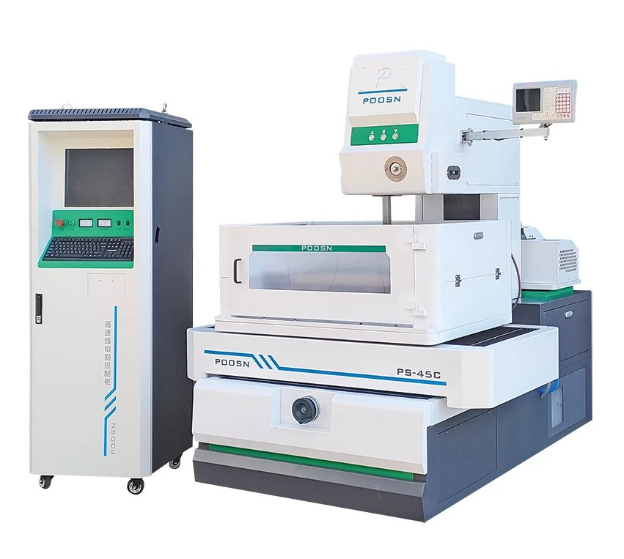

Tre classi di macchine per elettroerosione a filo sono comuni nel lavoro aerospaziale: elettroerosione a filo ad alta velocità, elettroerosione a filo a media velocità e elettroerosione a filo con conicità grande. Una macchina a velocità media è spesso considerata un'opzione adatta per l'hardware di volo che richiede tolleranze strette e una finitura superficiale controllata, perché bilancia precisione, finitura e costi operativi. Le macchine ad alta velocità rimangono utili per il taglio grezzo, la preparazione degli utensili e la prototipazione a basso costo. Le macchine con cono grande vengono utilizzate laddove la geometria stessa richiede un angolo ripido. Poiché la scelta giusta dipende dal mix di componenti, la selezione dovrebbe iniziare dal lavoro piuttosto che da una singola figura di specifica.

Inizia con la busta di lavoro. Le parti aerospaziali possono essere sorprendentemente grandi (un elemento del telaio in titanio, ad esempio, può misurare più di un metro di diametro), ma la maggior parte delle parti di precisione si adatta comodamente a un involucro di medie dimensioni. La lista di controllo seguente è quella che consigliamo di utilizzare quando si confrontano i preventivi:

• Elenca ogni famiglia di parti con le dimensioni dell'involucro, il materiale, l'angolo di rastremazione e la finitura richiesta.
• Calcola i metri tagliati al mese per decidere tra una macchina o due.
• Verificare che la macchina possa funzionare senza sorveglianza, inclusa l'affidabile infilatura automatica del filo.
• Richiedi una prova di taglio sul materiale e sulla geometria reali prima di emettere l'ordine.
• Confronta il programma di formazione e i tempi di risposta dei pezzi di ricambio tra i fornitori.

Al di là della classe della macchina, è importante la configurazione: un servoasse ad alta precisione con feedback su scala di vetro, controllo automatico della tensione del filo, un'unità di raffreddamento dielettrico per la stabilità termica e un sistema di filtri di facile manutenzione. Molti acquirenti richiedono anche una libreria di parametri memorizzati organizzata per materiale, in modo che gli operatori non debbano ricostruire le impostazioni per ogni nuova lega. Un elettroerosione a filo ad alta precisione non è un codice articolo; è una combinazione di allineamento meccanico, qualità del controllo e capacità dell'operatore di leggere le condizioni del gap.
