A cosa serve una macchina per elettroerosione a filo?

Cosa fa una macchina per elettroerosione a filo e perché è importante nella produzione moderna

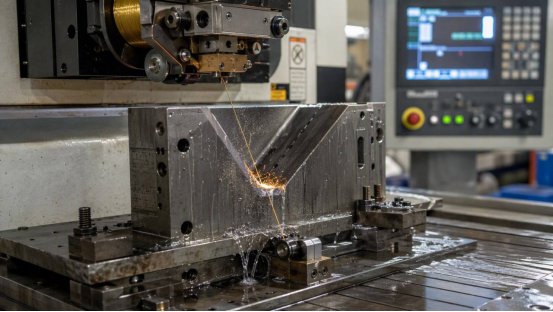

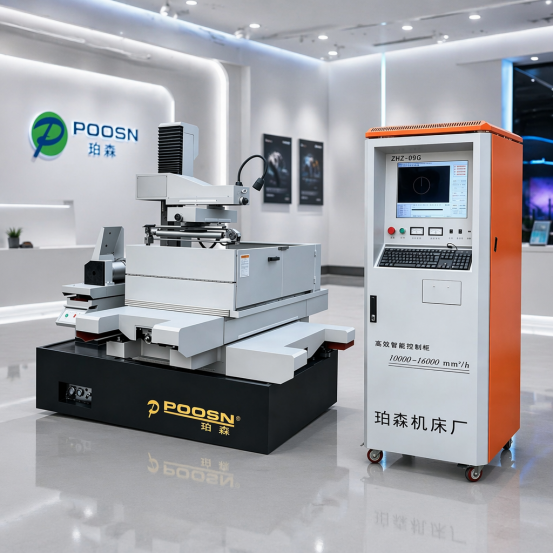

A macchina per elettroerosione a filo (macchina per elettroerosione a filo) taglia materiali elettricamente conduttivi generando scintille elettriche controllate tra un sottile elettrodo a filo in continuo movimento e il pezzo in lavorazione, erodendo il materiale lungo un percorso programmato senza contatto meccanico diretto. Ciò lo rende il processo ideale per tagliare acciaio per utensili temprato, carburo e altri metalli difficili da lavorare in matrici, punzoni, stampi e parti dal profilo complesso precisi che la fresatura o la tornitura convenzionale fatica a produrre.

Poiché il filo da taglio non preme mai fisicamente contro il pezzo in lavorazione, la lavorazione per elettroerosione a filo introduce uno stress meccanico minimo, motivo per cui rimane il processo preferito per la finitura di componenti temprati dopo il trattamento termico. La tecnologia abbraccia diverse categorie di macchine: elettroerosione a filo ad alta velocità, elettroerosione a filo a media velocità ed elettroerosione a filo conica di grandi dimensioni, ciascuna adatta a diversi requisiti di precisione, velocità e angolo di conicità. Comprendere queste differenze aiuta le officine di fabbricazione, i produttori di utensili e gli acquirenti OEM a scegliere quello giusto Macchina per il taglio del filo CNC configurazione per le loro esigenze di produzione.

Questo articolo esamina i tipi di macchine più comuni, i loro principi di funzionamento, gli scenari applicativi tipici, le caratteristiche prestazionali comparative, le pratiche di manutenzione e la direzione in cui si sta dirigendo il settore, fornendo ai responsabili delle attrezzature e ai team di approvvigionamento un riferimento pratico per la valutazione apparecchiature per elettroerosione a filo opzioni.

Punti chiave: l'elettroerosione a filo rimuove il materiale duro e conduttivo attraverso l'elettroerosione anziché la forza di taglio, rendendolo il metodo standard per matrici di precisione, stampi e componenti di utensili temprati.

Tipi comuni di macchine per elettroerosione a filo e loro caratteristiche

Le macchine per elettroerosione a filo sono generalmente raggruppate in base alla velocità di spostamento del filo e al design strutturale e ciascuna categoria serve un segmento distinto della produzione di utensili e matrici e di parti di precisione.

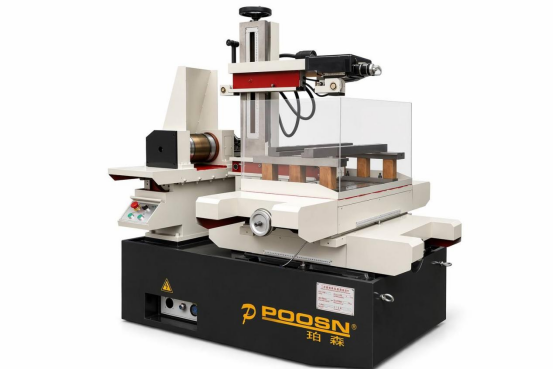

Macchine per elettroerosione a filo ad alta velocità utilizzare un filo di molibdeno alternativo che viaggia avanti e indietro e viene riutilizzato più volte prima della sostituzione, offrendo un equilibrio pratico tra efficienza di lavorazione ed economia operativa per lavori generali di costruzione di stampi.

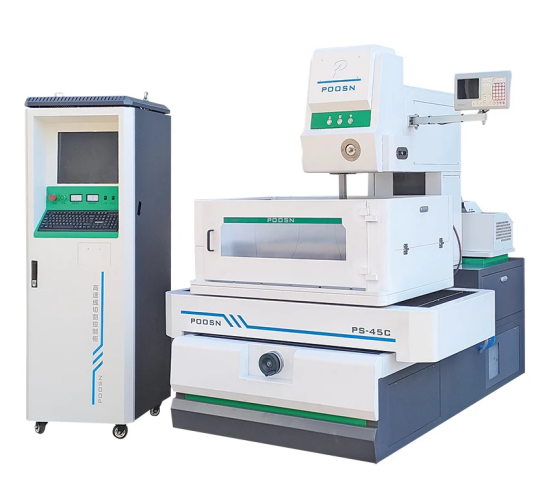

Macchine per elettroerosione a filo a media velocità aggiungere perfezionamenti come alimentatori a impulsi migliorati, controllo della tensione del filo a circuito chiuso e strategie multi-taglio, che in genere producono una finitura superficiale più fine e una consistenza dimensionale più stretta rispetto ai modelli base ad alta velocità.

Macchine per elettroerosione a filo conico di grandi dimensioni sono costruiti con una corsa superiore estesa della guida del filo e meccanismi di guida specializzati in modo da poter tagliare profili con angoli ripidi, il che è essenziale per matrici di stampaggio, matrici di estrusione e parti che richiedono angoli di sformo.

Fattori di selezione tipici per categoria di macchina

Punti chiave: la scelta tra macchine per elettroerosione a filo ad alta velocità, media velocità e con conicità grande dipende principalmente dalla finitura superficiale richiesta, dalla tolleranza dimensionale e dal fatto che la geometria della parte includa angoli di conicità ripidi.

Principio di funzionamento e struttura principale della macchina

Un sistema di elettroerosione a filo funziona alimentando un sottile filo metallico – tipicamente molibdeno per macchine ad alta e media velocità, o ottone per sistemi a bassa velocità – in modo continuo attraverso la zona di taglio mentre un alimentatore a corrente continua pulsata genera una rapida serie di scariche elettriche tra il filo e il pezzo in lavorazione. Ogni scarica vaporizza una quantità microscopica di materiale dalla superficie del pezzo e il fluido dielettrico (solitamente acqua deionizzata) elimina le particelle erose raffreddando al tempo stesso il filo e il pezzo. Il sistema di controllo CNC sposta il piano di lavoro lungo le coordinate X-Y programmate e, sulle macchine con capacità di taglio conico, il guidafilo superiore può anche spostarsi in modo indipendente per creare tagli angolari. Poiché non esiste alcuna forza meccanica diretta tra il filo e la parte, i componenti delicati e a parete sottile possono essere tagliati senza deformazioni.

I principali gruppi funzionali di una tipica macchina per elettroerosione a filo includono il sistema di alimentazione e riavvolgimento del filo, i gruppi guidafilo superiore e inferiore, il piano di lavoro e il sistema di azionamento degli assi, il sistema di circolazione e filtraggio del fluido dielettrico e il quadro di controllo CNC. Lo schema seguente illustra come sono disposti questi componenti su un telaio macchina standard.

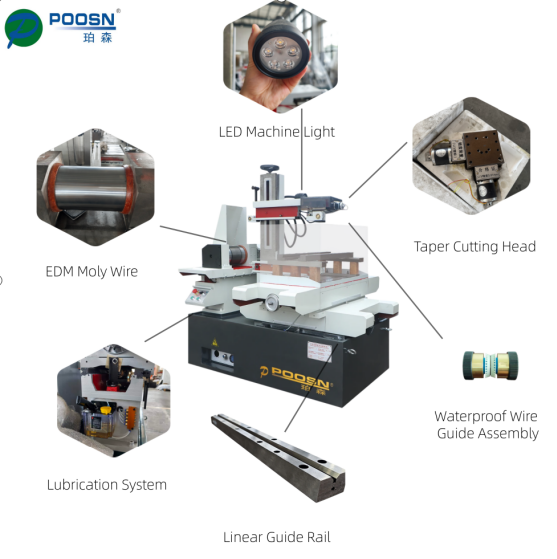

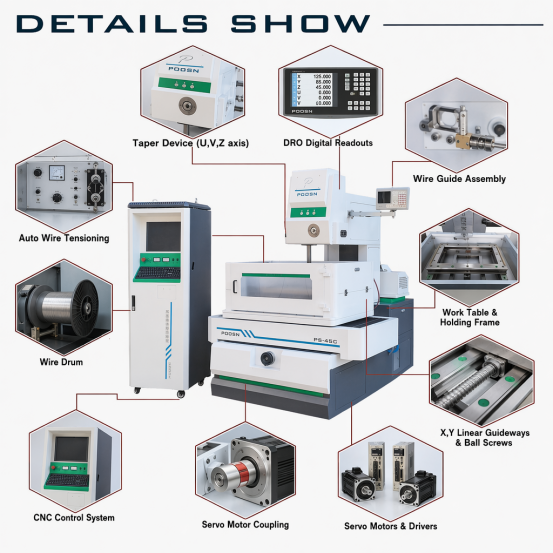

In pratica, la bobina di filo alimenta il filo fresco o ricondizionato verso la guida superiore, che posiziona il filo esattamente sopra il pezzo da lavorare prima che passi attraverso il taglio e ritorni alla guida inferiore e alla bobina di recupero. Il piano di lavoro, azionato da servomotori lungo gli assi X e Y, sposta il pezzo bloccato rispetto al percorso fisso del filo secondo la geometria della parte programmata. Il fluido dielettrico viene continuamente pompato attraverso lo spazio di taglio e filtrato per rimuovere i detriti erosi, mantenendo stabili le condizioni di scarico e aiutando a mantenere una qualità di taglio costante durante un lungo ciclo di produzione.

Punti chiave: la precisione di taglio di una macchina per elettroerosione a filo dipende dalle prestazioni coordinate dei suoi sistemi di avanzamento del filo, guida, azionamento degli assi e filtraggio dielettrico che lavorano insieme, non da un singolo componente.

Scenari applicativi e considerazioni sulla selezione

Le macchine per elettroerosione a filo vengono utilizzate in un'ampia gamma di settori ovunque i materiali temprati e conduttivi debbano essere tagliati in forme precise senza indurre stress meccanici. L'applicazione più comune resta la produzione di utensili e matrici, in cui l'elettroerosione a filo taglia punzoni, matrici e cavità di stampi da pezzi grezzi di acciaio e carburo pretemprati. Anche i produttori di dispositivi medici e aerospaziali si affidano all'elettroerosione a filo per produrre componenti piccoli e geometricamente complessi dove sono richieste tolleranze strette e bordi privi di bave. I fornitori del settore automobilistico utilizzano l’elettroerosione a filo per la produzione di stampi di stampaggio e per la prototipazione di componenti prima di impegnarsi in processi a volume più elevato.

Quando si valuta a Macchina per elettroerosione a filo in vendita , gli acquirenti devono valutare la geometria della parte (in particolare se sono necessari angoli di conicità ripidi), la durezza e lo spessore dei materiali da tagliare, la finitura superficiale richiesta e il numero di operazioni non presidiate o automatizzate che l'officina prevede di eseguire. Le attrezzerie che producono principalmente componenti di matrici piatte e a pareti diritte possono spesso essere ben servite da una macchina per elettroerosione a filo ad alta velocità, mentre le officine che tagliano regolarmente matrici per stampaggio con angoli di sformo beneficiano di una macchina dedicata a cono grande.

Punti chiave: abbinare il tipo di macchina alla geometria del pezzo, in particolare i requisiti di angolo di conicità e gli obiettivi di finitura superficiale, è il punto di partenza più pratico per la selezione dell'attrezzatura per elettroerosione a filo.

Confronto della velocità di taglio relativa tra i tipi di macchina

La velocità di lavorazione è uno dei primi fattori che i gestori delle attrezzerie chiedono quando confrontano le apparecchiature per elettroerosione a filo, poiché influisce direttamente sul numero di parti che una macchina può produrre durante una finestra di produzione. Piuttosto che citare cifre precise che variano in modo significativo in base al materiale, allo spessore, al diametro del filo e alle impostazioni degli impulsi, è più utile esaminare il posizionamento della velocità relativa di ciascuna categoria di macchina in base al loro tipico intento progettuale. Le macchine per elettroerosione a filo ad alta velocità sono progettate principalmente per la produttività di lavori di fustellatura generali. Le macchine a velocità media sacrificano una certa velocità grezza per un controllo più preciso e passaggi di finitura multi-taglio. Le macchine con cono grande sono ottimizzate più per la capacità di taglio angolare che per la velocità lineare massima. Il grafico seguente presenta questo posizionamento relativo come un semplice indice illustrativo piuttosto che come dati di produzione misurati.

Questo confronto orizzontale viene intenzionalmente mostrato come un indice relativo piuttosto che come un insieme di numeri di produzione esatti, poiché la velocità di taglio effettiva su qualsiasi macchina per elettroerosione a filo dipende fortemente dallo spessore del pezzo, dalla durezza del materiale, dal diametro del filo, dalle condizioni di lavaggio e dai parametri specifici dell'impulso selezionati dall'operatore. Ciò che il grafico illustra è l'enfasi generale sulla progettazione dietro ciascuna categoria di macchina: le macchine per elettroerosione a filo ad alta velocità sono generalmente specificate da officine dove la priorità è la produttività di taglio su stampi generali. Le macchine a velocità media sono posizionate leggermente più in basso in termini di velocità pura perché parte del loro intento progettuale è dedicato a strategie multi-taglio che migliorano la finitura superficiale e la precisione dimensionale piuttosto che massimizzare la velocità di taglio grezzo.

Le macchine con conicità grande si collocano più in basso in questo indice relativo non perché siano macchine inferiori, ma perché il loro design meccanico, in particolare la corsa estesa della guida superiore necessaria per ottenere angoli di conicità ripidi, è ottimizzato per la capacità di taglio angolare piuttosto che per la massima velocità di taglio a parete diritta. Un'officina che necessita principalmente di punzoni piatti e inserti per matrici semplici generalmente darà priorità a una configurazione ad alta o media velocità, mentre un'officina che produce regolarmente matrici per stampaggio con angoli di sformo valuterà la capacità di conicità rispetto ai guadagni di velocità marginali. La lettura di questo grafico insieme ai disegni dei pezzi reali prodotti da un'officina fornisce una base molto più significativa per la selezione della macchina rispetto alla sola velocità.

Punti chiave: la velocità di taglio dovrebbe essere valutata insieme ai requisiti di finitura superficiale e conicità, poiché la macchina più veloce sulla carta non è sempre la soluzione migliore per le parti con geometria angolata.

Tendenza del settore: crescente adozione dell'infilatura automatizzata dei cavi e del funzionamento non presidiato

Una delle tendenze più chiare discusse negli ultimi anni nel settore dell’elettroerosione a filo è lo spostamento verso sistemi automatizzati di infilatura del filo in grado di reinserire il filo automaticamente dopo una pausa, senza richiedere all’operatore di riavviare manualmente il taglio. Questa caratteristica è importante perché le rotture non pianificate dei cavi costringevano le macchine a rimanere inattive finché qualcuno non interveniva, limitando la quantità di produzione non presidiata durante la notte o nel fine settimana che un negozio poteva realisticamente eseguire. Poiché la filettatura automatizzata è diventata più affidabile, sempre più attrezzerie sono state in grado di estendere i tempi di esecuzione non presidiata, in particolare per lavori con stampi multi-cavità e programmi di produzione lunghi. Il grafico a linee seguente illustra questa traiettoria generale come una tendenza qualitativa piuttosto che come una precisa statistica di mercato.

La linea ascendente in questo grafico riflette un modello generale ampiamente riportato nelle pubblicazioni di settore e nella letteratura dei produttori: la filettatura automatizzata del filo è passata da una caratteristica premium presente principalmente su macchine di fascia alta a qualcosa sempre più atteso anche su apparecchiature per elettroerosione a filo di fascia media. Questa progressione va di pari passo con miglioramenti più ampi nei sensori di rilevamento della rottura del filo, nella reattività del servocontrollo e nella consistenza della filtrazione del fluido dielettrico, che riducono innanzitutto la frequenza delle rotture del filo. Poiché si verificano meno interruzioni e quelle che si verificano vengono risolte automaticamente, le macchine possono essere lasciate in funzione per turni non presidiati con molto meno rischio di un taglio bloccato e inattivo per ore.

Per le attrezzature e le officine, questa tendenza ha implicazioni pratiche che vanno oltre la comodità. Il tempo di esecuzione non presidiato esteso cambia il modo in cui vengono pianificati i programmi di produzione, consentendo di avviare tagli complessi e dispendiosi in termini di tempo alla fine di un turno e di lasciarli completare durante la notte. Inoltre, sposta le responsabilità dell'operatore verso l'impostazione, la programmazione e la verifica della qualità della macchina piuttosto che verso il monitoraggio continuo durante il taglio stesso. Negozi che ne valutano uno nuovo macchina per elettroerosione a filo considerano sempre più l’affidabilità della filettatura automatizzata come una caratteristica pratica e quotidiana piuttosto che un componente aggiuntivo opzionale, in particolare per le strutture che utilizzano più macchine con personale limitato per turno.

Punto chiave: l'affidabile filettatura automatizzata del filo è diventata un'aspettativa pratica di base per le officine che cercano di estendere il tempo di funzionamento della macchina non presidiata e migliorare la flessibilità complessiva della pianificazione della produzione.

Confronto degli attributi della macchina con una vista radar

Poiché la selezione della macchina per elettroerosione a filo di solito implica il bilanciamento di diversi attributi contemporaneamente anziché l'ottimizzazione per un singolo parametro, un confronto in stile radar può aiutare a visualizzare i compromessi in modo più chiaro rispetto a un singolo elenco classificato. Il grafico seguente mette a confronto le macchine per elettroerosione a filo ad alta velocità, media e con conicità grande in base a cinque attributi comunemente valutati: precisione dimensionale, qualità della finitura superficiale, velocità di taglio, capacità di taglio conico e livello di automazione tipico. A ciascun attributo viene assegnato un punteggio su una semplice scala relativa da 1 a 5 che riflette le caratteristiche generali del progetto piuttosto che i valori specifici testati da ogni singolo modello di macchina. Questa visione ha lo scopo di supportare il processo decisionale direzionale, non di sostituire una revisione dettagliata delle specifiche tecniche.

Le forme sovrapposte in questo confronto radar mostrano perché nessuna categoria di elettroerosione a filo singolo può essere etichettata universalmente meglio delle altre; ogni forma si estende ulteriormente lungo gli assi che riflettono il suo scopo progettuale principale. Il profilo a velocità media si estende maggiormente verso la precisione e la finitura superficiale, in linea con il suo ruolo di categoria più comunemente scelta per i passaggi di finitura su matrici e stampi di precisione. Il profilo conico grande si spinge maggiormente verso l'asse di capacità conica, riflettendo la gamma di corsa meccanica specializzata incorporata in queste macchine per il taglio angolare. Il profilo ad alta velocità è posizionato più centralmente, il che riflette il suo ruolo di macchina da lavoro per tutti gli usi piuttosto che di macchina specializzata per ogni singolo attributo.

Leggere un grafico radar come questo è molto utile quando un'officina elenca il proprio ordine di priorità per questi cinque attributi prima di confrontare le macchine. Un'attrezzeria che produce semplici inserti per matrici a pareti piane in grandi volumi può pesare maggiormente sulla velocità di taglio e sul livello di automazione, rendendo una configurazione ad alta velocità un punto di partenza ragionevole. Un'officina di stampi di precisione che produce cavità con tolleranze di finitura superficiale ristrette probabilmente darà un peso maggiore alla precisione e alla finitura superficiale, puntando verso una configurazione a velocità media. Un produttore di matrici per stampaggio che lavora con angoli di sformo ripidi darà naturalmente priorità alla capacità di conicità rispetto agli altri attributi. Nessuna di queste è una regola assoluta, ma la visione radar aiuta a inquadrare la conversazione sui compromessi in modo strutturato.

Conclusione fondamentale: nessuna categoria di macchine per elettroerosione a filo domina su ogni attributo, quindi gli acquirenti ottengono il massimo valore da un confronto radar quando classificano per la prima volta quali attributi sono più importanti per le loro parti.

Distribuzione tipica delle applicazioni nei settori

Le macchine per elettroerosione a filo servono uno spaccato abbastanza ampio di industrie manifatturiere, anche se il lavoro con utensili e matrici rimane il caso d'uso più consolidato con un ampio margine. Il grafico a ciambella riportato di seguito presenta una distribuzione illustrativa delle comuni aree di applicazione dell'elettroerosione a filo basata su modelli di utilizzo generali del settore piuttosto che su un sondaggio misurato specifico. Ha lo scopo di fornire ai lettori un contesto direzionale su dove la tecnologia dell'elettroerosione a filo è maggiormente utilizzata, in modo che i team di approvvigionamento e i responsabili delle attrezzature possano confrontare il proprio modello di utilizzo rispetto a un quadro generale del settore.

Il lavoro con utensili e matrici, comprese matrici per stampaggio, matrici per estrusione e cavità per stampi a iniezione, occupa la quota maggiore in questa suddivisione illustrativa, che è in linea con le origini dell'elettroerosione a filo come processo di lavorazione sviluppato specificamente per tagliare l'acciaio per utensili temprato in modo accurato e ripetibile. Le applicazioni aerospaziali rappresentano un segmento secondario significativo, soprattutto perché la capacità dell'elettroerosione a filo di tagliare profili complessi in leghe ad alta resistenza senza indurre distorsioni termiche si adatta ai rigidi requisiti di tolleranza comuni nelle turbine e nei componenti strutturali. Anche la produzione di dispositivi medici è diventata un'importante applicazione di nicchia, in particolare per parti piccole e complesse come i componenti di strumenti chirurgici dove i bordi senza bave e la precisione dimensionale sono importanti.

La quota rimanente, raggruppata come applicazioni automobilistiche e di altro tipo, comprende la produzione di stampi per stampaggio di pannelli e staffe della carrozzeria, nonché lavori generali di prototipazione in vari settori. Questa categoria più ampia tende a fluttuare maggiormente con i livelli complessivi di attività manifatturiera rispetto ai segmenti più specializzati di utensili e stampi e aerospaziale, poiché la domanda di prototipazione spesso segue i cicli di sviluppo di nuovi prodotti. Le officine che servono principalmente clienti del settore automobilistico o della prototipazione generale potrebbero scoprire che il proprio mix di applicazioni tende maggiormente verso questo segmento rispetto alla distribuzione illustrativa mostrata qui, il che è normale data la varietà delle basi clienti nelle diverse regioni e cluster industriali.

Punti chiave: la produzione di utensili e matrici rimane l’area di applicazione principale per la tecnologia dell’elettroerosione a filo, con il settore aerospaziale e quello dei dispositivi medici che formano segmenti specializzati significativi.

Guida alla manutenzione per prestazioni affidabili a lungo termine

Una manutenzione costante è ciò che mantiene una macchina per elettroerosione a filo in modo accurato nel corso degli anni di utilizzo in produzione e la maggior parte delle pratiche riportate di seguito sono raccomandazioni standard trovate nella documentazione di servizio del produttore e nelle migliori pratiche di attrezzeria piuttosto che tecniche specializzate uniche per ogni singolo marchio.

1. Ispezionare e sostituire regolarmente le guide del filo, poiché le guide usurate influiscono direttamente sulla precisione del taglio e possono introdurre una larghezza di taglio incoerente nel tempo.
2. Monitorare la resistività del fluido dielettrico e le prestazioni di filtraggio, poiché il fluido contaminato o condizionato in modo improprio riduce la stabilità di taglio e può accelerare l'usura dei componenti.
3. Controllare periodicamente la calibrazione della tensione del filo, poiché una tensione incoerente è un fattore comune che contribuisce alle rotture impreviste del filo durante lunghi percorsi incustoditi.
4. Pulire e ispezionare i contatti di alimentazione, che si usurano a causa di scariche elettriche continue e possono compromettere la consistenza della scintilla se lasciati senza manutenzione.
5. Verificare la precisione del posizionamento dell'asse in modo programmato utilizzando apparecchiature di misurazione adeguate, in particolare dopo qualsiasi intervento di manutenzione significativo o sostituzione di componenti.
6. Mantenere la temperatura dell'ambiente della macchina ragionevolmente stabile, poiché le fluttuazioni termiche possono influenzare la ripetibilità dimensionale nei lavori di taglio di precisione.

Integrare questi controlli in un programma di manutenzione di routine, anziché limitarsi ad affrontare i problemi in modo reattivo, aiuta a ridurre i tempi di inattività non pianificati e supporta una qualità costante delle parti durante i cicli di produzione. Le sale utensili che documentano gli intervalli di manutenzione e tengono traccia della guida del filo o della cronologia delle sostituzioni dei contatti tendono anche a individuare i problemi in via di sviluppo in anticipo, prima che incidano sulle tolleranze delle parti finite.

Selezione dell'attrezzatura da a produttore di elettroerosione a filo anche la progettazione razionale del prodotto e pratiche di test di qualità coerenti svolgono un ruolo significativo nell'affidabilità a lungo termine. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, un produttore specializzato con anni di esperienza nella ricerca, sviluppo e produzione di macchine per elettroerosione e apparecchiature di lavorazione speciali, applica test di precisione di posizionamento a ciascuna macchina utensile prima che lasci la fabbrica, che è un modo pratico in cui i produttori lavorano per supportare una qualità di output costante per i clienti durante la vita operativa dell'attrezzatura. La gamma di prodotti dell'azienda comprende le serie PS-C e DK77-BC di macchine per elettroerosione a filo a media velocità, le serie DK77-A e DK77-B di macchine per elettroerosione a filo ad alta velocità e la serie DK77-D di macchine per elettroerosione a filo conica di grandi dimensioni, con prodotti venduti nei mercati nazionali e modelli selezionati esportati nel sud-est asiatico, nell'Asia occidentale, in Europa e nelle Americhe.

Punti chiave: la manutenzione programmata delle guide filo, della filtrazione dielettrica e della calibrazione della tensione del filo è fondamentale per mantenere prestazioni di elettroerosione a filo precise e ripetibili nel lungo termine.
