Cosa rende il cono da taglio grande DKD WEDM una svolta nella lavorazione meccanica di precisione?

Cosa rende il cono da taglio grande DKD WEDM una svolta nella lavorazione meccanica di precisione?

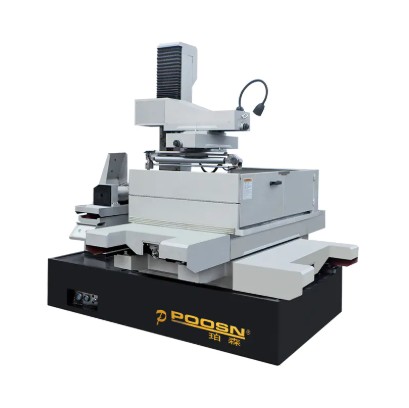

Il Elettroerosione a filo conico per taglio di grandi dimensioni DKD rappresenta una svolta nella lavorazione meccanica di precisione perché amplia sostanzialmente ciò che la lavorazione con elettroerosione a filo può realizzare in un unico setup. Raggiunge angoli di rastremazione fino a ±45° su pezzi più alti di 500 mm, mantiene la precisione di posizionamento entro ±0,003 mm su carichi di lavoro superiori a 3.000 kg e riduce la rottura del filo fino al 60% grazie al controllo adattivo dello scarico — capacità che nessuna macchina WEDM convenzionale può replicare contemporaneamente. Per i produttori che operano nel settore aerospaziale, nella produzione di stampi pesanti, negli utensili per estrusione e nella produzione di stampi di grande formato, questa macchina non si limita a migliorare le soluzioni esistenti. Rende realizzabili geometrie e scale di pezzi precedentemente impossibili senza compromettere l'integrità dimensionale o la qualità della superficie.

Il significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

Questo articolo esamina ciascuna delle dimensioni tecniche e pratiche che rendono il DKD Cono da taglio grande WEDM una vera innovazione ingegneristica. Copre la progettazione strutturale della macchina, il sistema di taglio conico, l'intelligenza di controllo, la tecnologia di lavaggio, la gestione dei cavi, l'idoneità all'applicazione e il costo totale di proprietà, con dati specifici ed esempi di produzione.

Il Core Problem: Why Large-Taper WEDM Has Always Been Difficult

Per apprezzare i risultati ottenuti dalla macchina DKD, vale la pena comprendere le sfide ingegneristiche che hanno reso la WEDM a conicità grande così difficile per così tanto tempo. L'elettroerosione a filo funziona erodendo materiale elettricamente conduttivo utilizzando scariche elettriche controllate tra un elettrodo a filo sottile e il pezzo da lavorare. Il filo non è a contatto diretto con il pezzo in lavorazione: è separato da un piccolo spazio riempito di fluido dielettrico e la rimozione del materiale avviene attraverso l'energia rilasciata da impulsi elettrici rapidi e sincronizzati con precisione.

Quando il filo viene tenuto perfettamente verticale, questo processo è ben compreso e altamente controllabile. Lo spazio di scarico è uniforme lungo la lunghezza del filo, il lavaggio è simmetrico e la geometria del taglio è prevedibile. Ma quando il filo viene inclinato per tagliare un cono, tutto cambia. La geometria dello spazio diventa asimmetrica: il punto di ingresso e quello di uscita del filo sono sfalsati orizzontalmente, a volte di decine di millimetri su pezzi alti. La distribuzione della scarica lungo il filo inclinato diventa irregolare. L'efficacia del lavaggio diminuisce drasticamente perché il fluido dielettrico non può essere diretto uniformemente in una zona di taglio angolata. La tensione del filo diventa più difficile da mantenere perché il percorso del filo cambia forma quando cambia l'angolo di rastremazione durante le operazioni di contornatura.

Su un pezzo alto 100 mm, una rastremazione di 15° crea uno spostamento orizzontale di circa 27 mm tra l'ingresso e l'uscita del filo. Questo è gestibile. Su un pezzo alto 500 mm con un cono di 30°, l'offset orizzontale si avvicina a 290 mm. Su quella scala, i problemi si aggravano drammaticamente. Il filo si piega sotto la propria asimmetria di tensione. La scarica si concentra nel punto medio del filo anziché distribuirsi uniformemente. La pressione di lavaggio applicata agli ugelli raggiunge appena il centro della zona di taglio. La finitura superficiale si deteriora, la precisione geometrica ne risente e il tasso di rottura del filo aumenta.

Questo è il motivo per cui la maggior parte dei produttori WEDM ha storicamente limitato la capacità di conicità ad angoli modesti – tipicamente da ±3° a ±15° – e ad altezze moderate del pezzo. Andare oltre questi limiti con una macchina standard porta a risultati imprevedibili: errori dimensionali, finiture superficiali ruvide, rotture frequenti del filo e strati di taglio sufficientemente spessi da compromettere le prestazioni a fatica nei componenti critici. La macchina WEDM per taglio conico di grandi dimensioni DKD è stata progettata appositamente per risolvere questi problemi, non mediante miglioramenti incrementali, ma riprogettando la macchina da zero in base ai requisiti del taglio conico di grandi dimensioni.

Fondazione strutturale: la base della macchina e l'ingegneria del telaio

La lavorazione di precisione inizia dalle fondamenta strutturali della macchina. Qualsiasi vibrazione, dilatazione termica o deflessione meccanica nel telaio della macchina si traduce direttamente in un errore di posizione sul filo di taglio. Per il taglio conico di grandi dimensioni su pezzi pesanti, ciò è particolarmente critico perché le forze di taglio, sebbene piccole in termini assoluti rispetto alla fresatura o alla rettifica, agiscono in modo asimmetrico su un ampio spazio di lavoro della macchina, creando momenti a cui i telai in ghisa standard non possono resistere adeguatamente.

Il DKD machine uses a basamento della macchina in composito di granito che offre numerosi vantaggi significativi rispetto alla tradizionale costruzione in ghisa. Il composito di granito ha un coefficiente di smorzamento specifico circa da otto a dieci volte superiore a quello della ghisa, il che significa che le vibrazioni provenienti dal pavimento dell'officina, dai macchinari vicini o dai servoazionamenti della macchina vengono assorbite molto più rapidamente anziché risuonare attraverso la struttura e apparire come ondulazioni superficiali sul pezzo finito.

Ilrmal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

Il column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

Il combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

Il UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

Il taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

Il DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with azionamenti di motori lineari su entrambi gli assi U e V. I motori lineari eliminano il gioco, la conformità e la sensibilità termica delle viti a ricircolo di sfere, fornendo una risoluzione di posizionamento di 0,1 µm e una ripetibilità bidirezionale migliore di 0,5 µm. Ciò è importante perché durante un'operazione di contornatura con un angolo di conicità che cambia continuamente, l'asse UV deve eseguire centinaia di piccole correzioni di posizione al secondo per mantenere la corretta inclinazione del filo mentre l'asse XY si muove attraverso curve e angoli. Qualsiasi ritardo o imprecisione nella risposta dell'asse UV produce errori dell'angolo di rastremazione che appaiono come deviazione geometrica sulla superficie della parte finita.

Il wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

Il UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Generatore di impulsi adattivo: mantenimento della stabilità di scarica in condizioni variabili

Il electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

Il DKD machine incorporates an generatore di impulsi adattivo che funziona secondo un principio fondamentalmente diverso dai generatori di impulsi EDM convenzionali. Invece di fornire una forma d'onda di impulso fissa e fare affidamento sull'operatore per selezionare i parametri appropriati per un dato materiale e geometria, il generatore adattivo monitora continuamente le caratteristiche di tensione, corrente e temporizzazione dell'intervallo di scarica a una frequenza di campionamento di diversi megahertz. Utilizza questi dati in tempo reale per classificare ogni singola scarica come scintilla produttiva, cortocircuito, arco o intervallo aperto e regola la tempistica, l'energia e la polarità dell'impulso impulso per impulso per massimizzare la proporzione di scintille produttive eliminando al tempo stesso eventi di arco dannosi.

Questa capacità è particolarmente importante durante il taglio con conicità grande poiché l'efficienza di evacuazione dei detriti varia in modo significativo lungo la lunghezza del filo. In prossimità dei punti di ingresso e di uscita in cui si trovano gli ugelli di lavaggio, i detriti vengono rimossi in modo efficiente e lo spazio rimane pulito. Nelle sezioni centrali di un lungo filo inclinato, l’accumulo di detriti è maggiore e le condizioni locali del gap tendono al cortocircuito. Il generatore adattivo rileva queste tendenze locali al cortocircuito dalla firma di tensione dei singoli impulsi e risponde riducendo momentaneamente l'energia dell'impulso in quella zona di scarica, prevenendo l'accumulo di ponti di detriti conduttivi che altrimenti causerebbero la rottura del filo.

Il practical result is that la velocità di taglio in modalità cono largo viene mantenuta all'85–90% della velocità di taglio dritto per lo stesso materiale e diametro del filo: un miglioramento significativo rispetto alle macchine convenzionali, che spesso perdono il 40-60% della velocità di taglio quando operano ad angoli di conicità superiori a 20° perché l'operatore deve ridurre manualmente l'energia dell'impulso per evitare la rottura del filo. Il generatore adattivo consente inoltre alla macchina di tagliare materiali particolarmente sensibili all'instabilità di scarica, come i compositi in carburo e diamante policristallino, ad angoli conici che sarebbero impossibili su una macchina non adattiva.

Lavaggio ad alta pressione bidirezionale: risolvere il problema dei detriti ad ampi angoli di conicità

Il lavaggio, ovvero il processo di erogazione del fluido dielettrico nella zona di taglio per rimuovere le particelle erose, raffreddare il filo e il pezzo in lavorazione e mantenere la pulizia degli spazi, è uno dei fattori più sottovalutati nelle prestazioni WEDM. Nel taglio diritto, il lavaggio è semplice: gli ugelli superiore e inferiore sono coassiali al filo e il fluido scorre simmetricamente attraverso lo spazio dall'alto verso il basso. All’aumentare dell’angolo di conicità, questa simmetria si rompe progressivamente e l’efficacia del lavaggio si deteriora rapidamente.

Su un cono a 45° con un pezzo da 500 mm, l'ugello superiore è sfalsato di quasi 500 mm dall'ugello inferiore sul piano orizzontale. Il fluido espulso dall'ugello superiore nel punto di ingresso non raggiunge il punto di uscita del taglio inclinato: scorre lungo il percorso inclinato del filo ed esce attraverso gli spazi nella parete laterale del pezzo. La regione centrale del filo inclinato opera in condizioni di grave carenza di lavaggio, causando accumulo di detriti, surriscaldamento localizzato, spessi strati di rifusione e, infine, rottura del filo.

Il DKD machine addresses this with a sistema di lavaggio bidirezionale a pressione variabile che comprende ugelli superiori e inferiori controllati in modo indipendente in grado di ruotare per allineare la direzione del getto con l'effettivo angolo di inclinazione del filo. Invece di espellere il fluido verticalmente verso il basso come fa un ugello fisso, gli ugelli DKD ruotano per dirigere il fluido lungo l'asse del filo, garantendo che il getto penetri nella zona di taglio inclinata anziché dissiparsi contro la parete laterale del pezzo.

Oltre al controllo direzionale, la pressione di lavaggio viene regolata automaticamente dal CNC tra 0,5 e 18 bar a seconda dell'altezza del pezzo, del tipo di materiale, dell'angolo di conicità e della fase di taglio attuale. Durante il taglio grossolano in cui il volume dei detriti è elevato, la pressione viene aumentata per mantenere la pulizia della fessura. Durante le passate di taglio di finitura in cui l'integrità della superficie è fondamentale, la pressione viene ridotta per evitare vibrazioni del filo indotte dall'idraulica che degraderebbero la ruvidità della superficie. Questa gestione dinamica della pressione è coordinata con il controllo adattivo del generatore di impulsi in modo che entrambi i sistemi rispondano simultaneamente ai cambiamenti nelle condizioni dell'intervallo.

Il result is a spessore dello strato rifuso inferiore a 3 µm anche agli angoli di conicità massimi: un valore che soddisfa i requisiti di integrità superficiale delle specifiche dei componenti di livello aerospaziale ed elimina la necessità di un trattamento superficiale post-EDM nella maggior parte delle applicazioni. Sulle macchine convenzionali che operano ad ampi angoli di conicità, lo spessore dello strato rifuso spesso supera i 15–20 µm, rendendo necessarie ulteriori operazioni di rettifica o lucidatura che aumentano tempo e costi.

Il dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Sistema di gestione del filo: controllo della tensione, infilatura ed efficienza dei consumi

La gestione degli elettrodi a filo comprende tutto, dal modo in cui il filo viene alimentato dalla bobina di alimentazione, attraverso il sistema di guida, fino al meccanismo di avvolgimento, e ha un impatto diretto sulla qualità del taglio, sui tempi di attività della macchina e sui costi operativi. Nel taglio con conicità larga, la gestione del filo è più impegnativa rispetto al taglio dritto perché il percorso inclinato del filo crea una distribuzione della tensione non uniforme: la tensione è maggiore nei punti di piegatura vicino alle guide e inferiore nella campata centrale. Se la tensione non viene controllata con precisione, il filo risuona a frequenze specifiche che appaiono come motivi superficiali periodici sulla parte finita.

Il DKD machine uses a sistema di controllo della tensione del filo a circuito chiuso con un sensore a cella di carico che misura la tensione effettiva del filo sulla guida superiore e trasmette queste informazioni a un rullo tenditore servocomandato. Il sistema mantiene la tensione del filo entro ±0,3 N del setpoint in tutta la bobina, anche quando il diametro della bobina diminuisce e la dinamica di svolgimento del filo cambia, e anche se la geometria del percorso del filo cambia con angoli di conicità variabili. Questo livello di consistenza della tensione è circa tre volte più stretto di quello che possono ottenere i dispositivi di tensione meccanica sulle macchine convenzionali.

Il wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

Il consumo di filo rappresenta un costo operativo significativo negli ambienti di produzione WEDM. Una tipica macchina WEDM di grande formato in funzione continua può consumare 15-25 kg di filo a settimana, ad un costo di 15-30 dollari al chilogrammo a seconda del tipo di filo. L'ottimizzazione della tensione e il controllo adattivo dello scarico della macchina DKD riducono l'avanzamento non necessario del filo, il fenomeno per cui condizioni di scarico instabili fanno sì che la macchina alimenti il ​​filo nuovo più velocemente di quanto sia realmente necessario per il taglio. Lo mostrano i dati sul campo provenienti dagli impianti di produzione riduzione del consumo di cavi del 22–31% rispetto alle macchine senza questi controlli, che su una macchina che funziona per 5.000 ore all'anno si traduce in un risparmio annuale di filo di $ 8.000- $ 15.000 a seconda del tipo e del prezzo del filo.

Il machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

Sistema di controllo CNC: intelligenza, automazione ed efficienza di programmazione

Il CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

Il control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

Il control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

Il control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

Il control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that il tempo di programmazione per le nuove parti è ridotto del 60–70% rispetto ai controlli WEDM convenzionali che richiedono la selezione manuale dei parametri e tagli di prova iterativi.

Confronto delle prestazioni: Cono da taglio grande DKD WEDM rispetto agli standard di settore

Il following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

Il data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Applicazioni industriali: dove la macchina DKD crea un vero vantaggio produttivo

Il DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Produzione di componenti aerospaziali e della difesa

I componenti aerospaziali richiedono spesso profili esterni complessi con angoli di sformo precisi, in particolare forme delle radici delle pale delle turbine, staffe strutturali e raccordi di fissaggio della cellula. Questi componenti sono spesso realizzati con materiali come Inconel 718, titanio Ti-6Al-4V e acciai per utensili ad alta resistenza, tutti impegnativi per la lavorazione convenzionale e ideali per l'elettroerosione. La capacità della macchina DKD di tagliare una conicità di ±45° in Inconel 718 a un'altezza di 500 mm con una precisione di ±0,003 mm e uno strato di rifusione inferiore a 3 µm significa che i profili delle radici di abete delle pale delle turbine possono essere tagliati in un'unica configurazione senza le molteplici operazioni di fissaggio precedentemente richieste. Un fornitore del settore aerospaziale ha riferito di aver ridotto il numero di operazioni per la cava di un disco di turbina da quattro (fresatura di sgrossatura, fresatura di semifinitura, elettroerosione e rettifica) a due (fresatura di sgrossatura e DKD WEDM), riducendo il tempo ciclo totale della parte del 38%.

Produzione di stampi pesanti e stampi progressivi

Gli stampi progressivi per pannelli di carrozzeria e componenti strutturali di automobili sono tra le applicazioni WEDM più impegnative in termini di dimensioni del pezzo, durezza del materiale e complessità geometrica. Le piastre portamatrici hanno in genere uno spessore di 400–600 mm, sono temprate a 58–62 HRC e richiedono giochi precisi di punzoni e matrici conici, spesso con angoli di conicità di 20–30° per elementi di supporto del pezzo grezzo e sezioni di rifinitura. Sulle macchine convenzionali, queste caratteristiche di conicità richiedono più configurazioni con diversi orientamenti di fissaggio, ciascuno dei quali introduce il proprio accumulo di errori di posizione. La macchina DKD taglia tutte le caratteristiche coniche in un unico orientamento del pezzo, mantenendo le relazioni spaziali tra le caratteristiche entro ±0,003 mm ed eliminando gli errori di riposizionamento del dispositivo di 0,01–0,02 mm che sono la fonte principale di disadattamento dello stampo negli approcci multi-setup.

Utensili per matrici di estrusione

Le matrici per estrusione di alluminio e rame rappresentano una sfida unica: il profilo della matrice deve incorporare superfici di appoggio, angoli di scarico e geometrie della camera di saldatura che richiedono angoli di rastremazione diversi a diverse profondità all'interno dello stesso blocco di matrice e i blocchi di matrice possono avere uno spessore di 150–400 mm. La capacità della macchina DKD di specificare angoli di conicità variabili lungo il percorso di taglio, combinata con la sua capacità di altezza del pezzo, la rende l'unica piattaforma WEDM in grado di lavorare matrici di estrusione complete con tutte le loro caratteristiche di rastremazione in un'unica configurazione. Per i produttori di estrusione di profili in alluminio che producono sezioni di telai per finestre e profili strutturali, questa capacità ha eliminato la necessità di esternalizzare le caratteristiche critiche dello stampo per la conicità ad officine specializzate nell'elettroerosione, portando il lavoro internamente e riducendo i tempi di consegna dello stampo del 40–50%.

Dispositivi medici e strumenti per impianti

Gli utensili per dispositivi medici (stampi per impianti ortopedici, utensili da taglio per strumenti minimamente invasivi e matrici per componenti di dispositivi di fissaggio impiantabili) richiedono tolleranze dimensionali e standard di integrità superficiale tra i più ristretti nella produzione. I componenti degli impianti in leghe di cromo-cobalto e titanio devono soddisfare gli standard ISO 5832 per la biocompatibilità, che tra gli altri requisiti limita lo spessore dello strato rifuso e richiede specifici valori di rugosità superficiale. Lo strato di rifusione inferiore a 3 µm della macchina DKD e la capacità di finitura superficiale Ra 0,2 µm su questi materiali significano che gli utensili possono essere consegnati alla tolleranza del disegno senza le operazioni di lucidatura e incisione che sono attualmente una pratica standard dopo l'EDM convenzionale, risparmiando 4-8 ore di post-elaborazione per strumento.

Operazioni senza equipaggio ed efficienza produttiva

Affinché una macchina utensile di precisione possa offrire il massimo valore in un ambiente di produzione, deve essere in grado di funzionare in modo affidabile senza operatore, funzionando durante le notti, i fine settimana e i cambi di turno senza richiedere la costante attenzione dell'operatore. In linea di principio la WEDM è particolarmente adatta al funzionamento senza operatore perché il processo di taglio è senza contatto e le forze coinvolte sono trascurabili. In pratica, tuttavia, la rottura del filo, i guasti alla filettatura e i problemi del sistema dielettrico hanno storicamente limitato il tempo pratico di funzionamento incustodito delle macchine WEDM a poche ore prima che fosse necessario un intervento.

Il DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

Report degli utenti di produzione tassi di utilizzo della macchina dell'85–92% per periodi consecutivi di 30 giorni, inclusa la manutenzione programmata. Per fare un confronto, le macchine WEDM convenzionali in ambienti di produzione simili raggiungono in genere un utilizzo del 60-75% a causa di tassi di rottura del filo più elevati, requisiti di intervento manuale più frequenti e tempi di configurazione più lunghi tra i lavori. Ad un costo orario macchina WEDM tipico di 80-150 dollari l’ora, il miglioramento dell’utilizzo da solo rappresenta 40.000-120.000 dollari all’anno in capacità recuperata per macchina.

Il control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Costo totale di proprietà: il caso finanziario a lungo termine

Il DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

Il cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

Quando questi vantaggi operativi vengono sommati e il costo di acquisizione del premio viene ammortizzato in cinque anni, la macchina DKD in genere raggiunge un costo totale di proprietà quinquennale inferiore rispetto a una macchina standard con un margine del 15–25% in ambienti di produzione in cui il taglio conico di grandi dimensioni costituisce oltre il 30% del carico di lavoro. Negli ambienti in cui il lavoro con cono di grandi dimensioni è l'applicazione principale, il vantaggio è ancora maggiore.

I costi di manutenzione nel periodo di cinque anni sono paragonabili o inferiori a quelli delle macchine convenzionali nonostante la maggiore complessità iniziale del DKD, perché gli azionamenti del motore lineare sull'asse UV non hanno componenti meccanici soggetti a usura (nessuna vite a ricircolo di sfere, nessun cuscinetto nella trasmissione) e la base composita in granito non richiede raschiatura o allineamento periodici. Gli intervalli di sostituzione della guida sono prolungati dal design della guida rivestita di diamante e il sistema di gestione dielettrica automatizzata riduce la manodopera per la gestione delle sostanze chimiche e i test, che rappresenta un costo di manutenzione significativo sui sistemi gestiti manualmente.

Domande frequenti

D1: Qual è il limite pratico effettivo dell'angolo di rastremazione della macchina DKD e la precisione diminuisce agli angoli massimi?

R1: Il cono da taglio grande DKD WEDM è classificato per una conicità di ±45° su pezzi fino a 500 mm di altezza e questa è una specifica di produzione autentica piuttosto che un valore massimo di laboratorio. La precisione di posizionamento di ±0,003 mm viene mantenuta su tutta la gamma di conicità poiché il sistema di motore lineare dell'asse UV fornisce una risoluzione di posizionamento costante indipendentemente dall'angolo di conicità. La rugosità superficiale diminuisce leggermente ad angoli estremi: Ra 0,2 µm ad angoli di conicità bassi può aumentare fino a Ra 0,3–0,35 µm a 45° a causa della geometria asimmetrica dello spazio di scarico, ma questo rimane entro le specifiche per la maggior parte delle applicazioni industriali. Per le applicazioni che richiedono Ra 0,2 µm ad angoli di conicità estremi, un passaggio di finitura aggiuntivo con impostazioni di energia ridotte raggiunge questo obiettivo.

Q2: La macchina DKD può tagliare materiali non conduttivi o scarsamente conduttivi come ceramica o diamante policristallino?

R2: L'elettroerosione a filo richiede fondamentalmente la conduttività elettrica nel pezzo in lavorazione e la macchina DKD non fa eccezione a questo requisito fisico. Tuttavia, può tagliare efficacemente materiali con conduttività inferiore rispetto all'acciaio per utensili standard, incluso il carburo di tungsteno (che ha una resistività elettrica circa 10-20 volte superiore all'acciaio), compositi di diamante policristallino sinterizzato (che utilizzano una matrice legante di cobalto conduttiva) e compositi ceramici elettricamente conduttivi. Nello specifico, per il carburo di tungsteno, il monitoraggio in tempo reale del gap del generatore di impulsi adattivo offre un vantaggio significativo rispetto alle macchine convenzionali perché le caratteristiche di scarico del carburo sono sostanzialmente diverse da quelle dell'acciaio e richiedono una regolazione dinamica dei parametri per mantenere un taglio stabile, cosa che le macchine a parametri fissi non possono fare in modo efficace.

D3: Quanto tempo è necessario per impostare e programmare un pezzo complesso con cono grande sulla macchina DKD?

R3: I tempi di impostazione e programmazione dipendono fortemente dalla complessità della parte, ma per una matrice rappresentativa con cono grande con 8-12 aperture di punzone ad angoli di conicità variabili, gli operatori esperti riferiscono un tempo totale di impostazione e programmazione di 90-150 minuti utilizzando l'importazione DXF del controllo DKD e le funzioni di programmazione automatica della conicità. Ciò è paragonabile favorevolmente a 4-6 ore per la stessa parte su una macchina WEDM convenzionale che richiede la selezione manuale dei parametri, più tagli di prova e una programmazione separata per ciascun segmento dell'angolo conico. Le parti del primo articolo sulla nuova geometria richiedono in genere un'ora aggiuntiva per i tagli di verifica. Dopo l'approvazione del primo articolo, la produzione ripetuta della stessa parte richiede solo il caricamento del pezzo e il richiamo del programma, in genere 20-30 minuti per impostazione.

Q4: Quale programma di manutenzione richiede la macchina DKD e quali sono gli elementi di servizio più comuni?

R4: Il programma di manutenzione della macchina DKD è organizzato in intervalli giornalieri, settimanali, mensili e annuali. La manutenzione giornaliera dura circa 15 minuti e comprende il controllo della resistività dielettrica, l'ispezione dell'usura delle guide dei cavi e la verifica dell'allineamento degli ugelli di lavaggio. La manutenzione settimanale (30-45 minuti) comprende il controllo della sostituzione del filtro, la pulizia del tritafilo e dell'unità di riavvolgimento e la lubrificazione delle guide lineari dell'asse XY. La manutenzione mensile (2-3 ore) comprende l'ispezione completa del sistema dielettrico, la verifica della calibrazione dell'asse UV e la diagnostica del sistema di controllo. La manutenzione annuale eseguita da un tecnico dell'assistenza comprende la calibrazione geometrica completa, la misurazione laser della precisione dell'asse e la sostituzione di elementi soggetti a usura come guidafili, guarnizioni e mezzi filtranti. Gli interventi di manutenzione non pianificati più comuni sono la sostituzione della guida del filo (in genere ogni 800–1.200 ore a seconda del tipo e del materiale del filo) e la sostituzione del filtro dielettrico (ogni 400–600 ore a seconda del volume di rimozione del materiale).

D5: La macchina DKD è adatta per officine che tagliano un'ampia varietà di materiali e tipi di parti oppure è ottimizzata per una gamma di applicazioni ristretta?

R5: La macchina DKD è particolarmente adatta agli ambienti di officina proprio perché il suo database tecnologico copre un'ampia gamma di materiali e il generatore di impulsi adattivo gestisce automaticamente le variazioni dei parametri tra diversi materiali conduttivi. Le officine riferiscono che il passaggio da un materiale all'altro, ad esempio dall'acciaio temprato P20 per stampi al carburo di tungsteno al titanio, richiede solo la selezione del materiale nell'interfaccia di controllo anziché la regolazione manuale dei parametri. La considerazione principale per le officine conto terzi è che le dimensioni della macchina DKD e la capacità del piano di lavoro la rendono più produttiva su pezzi grandi o complessi; per le parti piccole, sottili e a taglio dritto che costituiscono una parte significativa del tipico lavoro in officina, può essere più economico utilizzare in parallelo una macchina WEDM standard più piccola. La maggior parte delle officine che investono nella macchina DKD la utilizzano specificatamente per i lavori di grande formato e conicità elevata, pur mantenendo macchine standard per il taglio di routine.

D6: Quale formazione è necessaria affinché gli operatori diventino esperti sulla macchina DKD e quale supporto fornisce il produttore?

R6: Gli operatori con esperienza WEDM esistente richiedono in genere un programma di formazione in loco di 5 giorni che copre il funzionamento della macchina, la programmazione, i principi del taglio conico, la gestione del dielettrico e la manutenzione ordinaria. Gli operatori senza precedente esperienza WEDM richiedono un programma di 10 giorni che copra i fondamenti dell'elettroerosione prima della formazione specifica per la macchina. Il produttore fornisce installazione e messa in servizio in loco, il programma di formazione iniziale, supporto tecnico remoto tramite la connessione diagnostica integrata della macchina e accesso a una knowledge base online con note applicative, consigli sui parametri e guide per la risoluzione dei problemi. È disponibile un corso di aggiornamento annuale per gli operatori che lavorano con nuovi materiali o applicazioni e il team di ingegneri dell'applicazione del produttore fornisce assistenza diretta per le parti più impegnative del primo articolo durante i primi 12 mesi dopo l'installazione come parte del pacchetto di messa in servizio standard.
